经常有小伙伴遇到这样的问题：对于某些大型Revit项目或模型，IFC导出过程挂起且无法完成。应用程序停止响应并必须强制关闭，或者关闭并显示消息为“致命错误”的对话框。那么这究竟是什么原因引起的呢？
其实，Revit具有导出为IFC文件格式的功能，但该文件不能大于1 GB。
解决方案：
要导出为IFC文件格式，请按照以下步骤操作：
减少视图中的几何体数量，并仅将IFC文件导出到该视图中可见的模型元素
激活要导出的视图，或为此创建新视图。
通过使用中描述的一种或多种技术减少视图中的几何体数量关于在导出前限制模型几何 。另一种技术是修改中的设置家庭几何可见性设置对话框使得不需要包含在导出文件中的族不会显示在视图中。
(可选)如果在步骤1的视图中未隐藏任何复杂元素(例如长弯曲斜插、用复杂曲面细节建模的墙、复杂几何图形对象和复杂内建族)，则简化这些元素或暂时将其替换为更简单的元素。
导出视图时，请执行以下操作之一：
如果使用内置IFC导出功能，则仅在“导出IFC”对话框中选择“当前视图”。
如果 IFC 2019 已安装app(适用于Revit 2019)或其他版本，然后在IFC导出对话框中选择<会话中设置>并单击修改设置(或单击修改设置并创建新设置)，然后选择仅导出可见的元素视图。
将模型导出为多个IFC文件
如果仅使用内置IFC导出功能，请下载并安装 IFC 2019 或与Revit相同的任何其他版本。
保存大型项目的副本，并将项目副本划分为不大于200MB的部分。确保链接大小相似。
在分割模型的视图中，单击“文件”选项卡→出口→
(IFC)。
在“IFC导出”对话框中，选择“会话中设置”或其他IFC标准。
单击修改设置。(或者，单击“修改设置”并创建新设置)。
转到“其他内容”选项卡，然后选择“将链接文件导出为单独的IFC”复选框。
(可选)根据需要调整其他设置。
单击“确定”。
指定位置。
单击导出。
在IFC导出设置中将级别细节减少到特低
在视图中单击“文件”选项卡→出口→(IFC)。
单击修改设置。(或者，单击“修改设置”并创建新设置)。

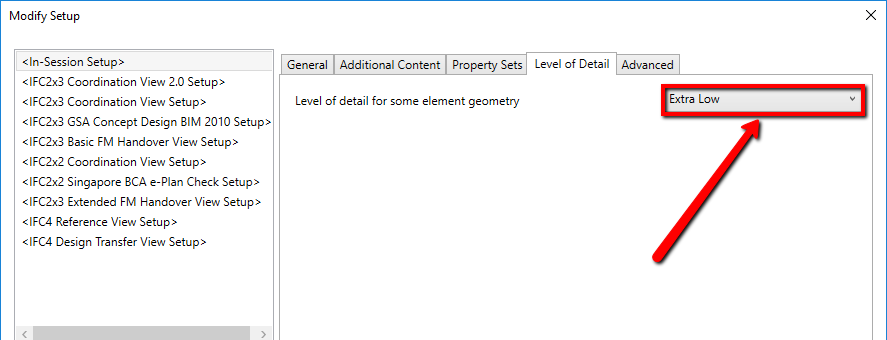

转到详细级别选项卡。
将某些元素几何体的细节级别更改为“超低”。
转到“其他内容”选项卡，然后选择“将链接文件导出为单独的IFC”复选框。
(可选)根据需要调整其他设置。
单击“确定”。
指定位置。
单击导出。
在未安装IFC导出器的情况下检查导出
如果安装了IFC导出器(IFC 2019或与使用的Revit版本相同的任何其他版本),
转到Windows“程序和功能”,然后将其卸载。
将模型导出为IFC(将使用内置导出器)。
如果未安装IFC导出器(IFC 2019或与使用的Revit版本相同的任何其他版本)。
安装IFC 2019或与使用的Revit版本相同的任何其他版本。
将模型导出为IFC(将使用安装的IFC导出器)。
