Navisworks碰撞检测是什么?关于Navisworks做碰撞检测的方法

2021年4月15日图文教程阅读模式

Navisworks是一款非常优秀的可视化和仿真软件,该软件能够帮助用户加强对项目的控制,使现有的三维设计数据透彻了解并预测项目的性能,来提高项目的工作效率,保证工程质量。我们使用这款软件可以通过碰撞检测来快速审阅和反复检查由多种三维设计软件创建的几何图元,检查时间与空间是否协调,在规划阶段消除工作流程中的问题。这款软件的专业性很强,所以操作方法也比较难。那么接下来小编就给大家详细介绍一下navisworks做碰撞检测的具体操作方法,有需要的朋友可以看一看。

方法步骤

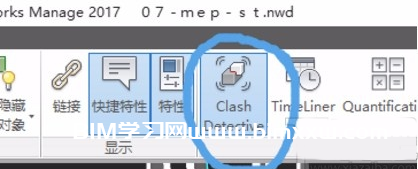

1.首先打开软件,我们在软件中找到“Clash Detective”按钮,点击该按钮进行下一步的操作。

Navisworks碰撞检测是什么?关于Navisworks做碰撞检测的方法

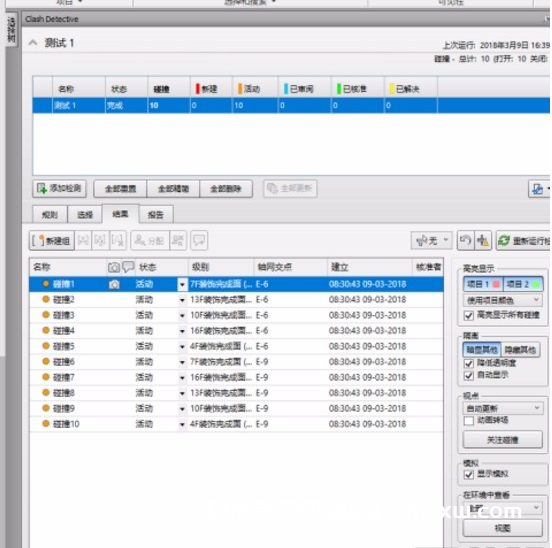

  2.接着界面上就会出现一个如下图所示的界面,大家可以作为参考。

Navisworks碰撞检测是什么?关于Navisworks做碰撞检测的方法

  3.然后我们在软件界面上找到“附加”按钮,点击该按钮会出现一个下拉框,我们在下拉框中选择“附加”,将另一个需要碰撞的文件导入到软件中。

Navisworks碰撞检测是什么?关于Navisworks做碰撞检测的方法

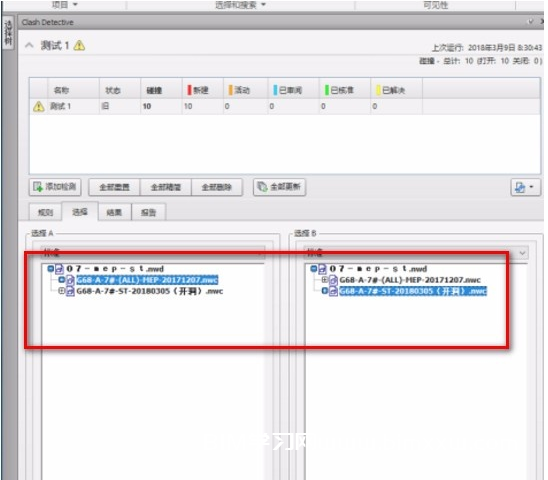

  4.接下来再次点击“Clash Detective”按钮,我们在界面上找到刚刚导入软件的模型并选择,如下图所示。

Navisworks碰撞检测是什么?关于Navisworks做碰撞检测的方法

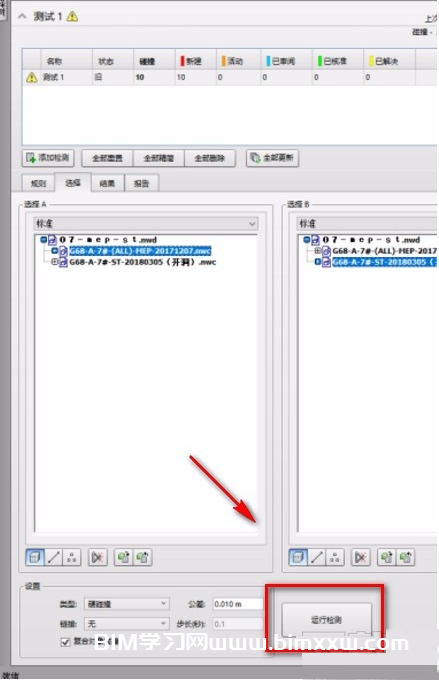

  5.选好模型之后,我们在界面右下方找到“运行检测”按钮,点击该按钮就可以对两个导入的模型进行碰撞检测。

Navisworks碰撞检测是什么?关于Navisworks做碰撞检测的方法

  6.最后我们可以在界面上查看到碰撞检测的结果,如下图所示,大家可以作为参考。

Navisworks碰撞检测是什么?关于Navisworks做碰撞检测的方法

  以上就是小编给大家整理的navisworks做碰撞检测的具体操作方法,方法简单易懂,有需要的朋友可以看一看,希望这篇教程对大家有所帮助。
