在我们使用CAD的过程中，有时候需要将绘制好的样条曲线转换成为多段线来方便导入到其他的程序中进行再次绘图编辑；也有可能其他软件导入进CAD的图形本身就是样条曲线，需要将样条曲线转换为多段线进行CAD绘图编辑，怎么样才能将样条曲线转换为多段线呢？
样条曲线转换为多段线
方法一：应用“WMFOUT”与“WMFIN”导图。（适合低版本与高版本CAD）
在命令栏输入“WMFOUT”后回车，选中需要转换为多段线的样条线，将选择的对象保存为“*.wmf”格式文件，再在命令栏输入“WMFIN”命令后回车，打开刚刚保存的“*.wmf”文件，输入比例参数，应用”X“分解命令将图形分解即可。
方法二：应用“变平”命令“FLATTEN”。（适用于低版本和高版本CAD）
在命令栏输入“flatten”后回车，选择需要转换的样条曲线，命令栏提示"remove hidden lines?"，默认值”NO“，直接回车就可以了。（这个方法使用的前提是确认安装了Express扩展工具）。
方法三：通过R12/L12 DXF 格式转换。（适合低版本与高版本CAD）
将含有样条线的CAD文件按住”Ctrl+Shift+S",弹出另存为对话框，将文件另存为“AUTOCAD R12/L12 DXF (*.dxf)”格式，然后再用CAD将保存的"*.DXF"文件打开即可。
方法四：应用多段线编辑”PE“命令。（适合低版本与高版本CAD）

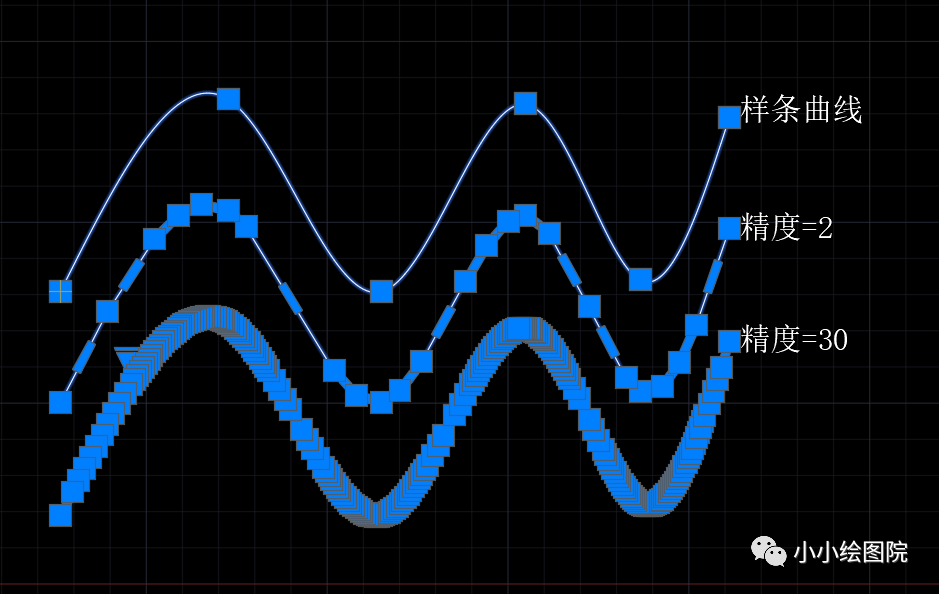

在命令栏输入”PE“后回车，选中多段线，命令栏提示"是否将其转换为多段线？",输入”Y“后提示输入精度，输入需要转换的精度（1-99之间的数值，数值越大，转换以后的线段越多，形状越圆滑）。
方法五：应用样条曲线编辑命令"splinedit"。（适用于高版本CAD）
在命令栏输入“splinedit”后回车（双击也可弹出编辑菜单），输入“p”，回车，输入需要转换的精度（1-99之间的数值，数值越大，转换以后的线段越多，形状越圆滑）。

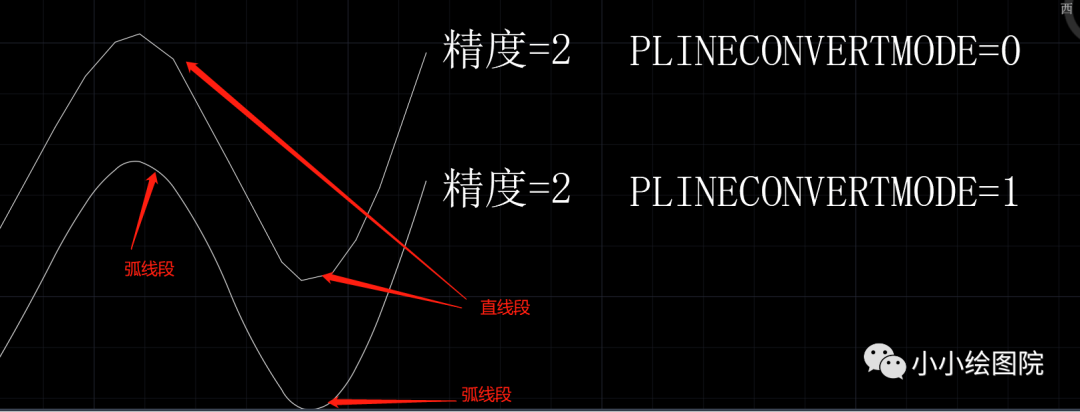

默认情况下，通过方法四、方法五转换的多段线都是由直线段组成的，如果想让多段线由直线段和弧线段共同组成，则需要另外设置一个变量：PLINECONVERTMODE。输入PLINECONVERTMODE，回车，（默认为0）输入1，就可以转换成由直线段和弧线段共同组成的多段线，如下图所示。
多段线转换为样条曲线
首先输入＂PE＂命令回车，选中需要转换的多段线，输入“S”回车，就完成了样条曲线转换，但是这个时候的“样条曲线”控制点及快捷特性名称显示仍然为多段线的显示，我们还需要输入命令“splinedit”，再次选中修改后的样条曲线，这个时候控制点和快捷特性的名称就都修改过来了。
