如何标注CAD中轴测图的尺寸？

轴测图立体感强、直观性好，在工程上广泛应用，但其尺寸标注麻烦，许多人标注不规范，根据机械制图国家标准的规定，结合工作实践，现阐述标注方法如下。

错误的标注如下图，这是用“线性”标注，显然是很错误的。

这是用“对齐”标注，也不对。

正确的标注是（如下图）。

正确标注的原则是：

（1）尺寸数字的方向与尺寸界线的方向一致；

（2）尺寸数字与尺寸线、尺寸界线在一个平面内。

标注方法：用“标注”——“倾斜”菜单命令，选中400的尺寸，捕捉长方体的端点为基点，给出倾斜的方向：

确定后，尺寸界线发生了倾斜，符合了标注要求，但尺寸数字还是不正确。此时应该把尺寸数字旋转-30度：

打开“文字样式”，新建二个新样式，样式名为“30”和“-30”，倾斜角度分别是+30度和-30度：

选中400尺寸，将其置于-30的文字样式中，立刻得到正确的标注：

同样用“标注”——“倾斜”菜单命令，给出倾斜方向，得到：

CAD中轴测图的尺寸标注方法

将400文字旋转+30度，得到正确的标注：

用相同的“倾斜”和“旋转”方法，得到宽度和高度方向的正确标注：

圆的尺寸标注：

圆的轴测图为椭圆，不能直接标注：

以椭圆的中心为圆心，适当长为半径，画一个圆，与椭圆相交于A点：

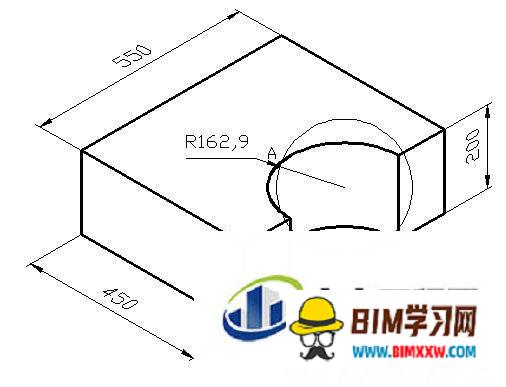

标注圆的半径，箭头尽量靠近A点，尺寸是不对的：

用ED命令修改错误的R162.9，改为正确的R150,并删除标记A和辅助圆，得到正确的标注：
