用了那么多年CAD，你知道bylayer和byblock区别？

Bylayer、byblock大家应该不陌生吧！

特性里设置对象的颜色、线型和线宽，可以设置bylayer或byblock。

如图：

ByLayer：随层，图形对象的属性使用它所在图层的属性。图形对象的默认属性是ByLayer，也就是将同类的很多图形放到一个图层上，通过图层来控制图形的属性。如果图形对象没有分层，要实现不同的属性，可以给每个对象设置单独的图形特性，如颜色、线型和线宽。

ByBlock：随块，图形对象的属性使用它所在图块的属性。如果图形对象属性设置成ByBlock，但没有被定义成块，此对象将使用默认的属性，颜色是白色、线宽为默认线宽、线型为实线。

上面解释过于抽象，我们来看下实际操作。

首先看bylayer。

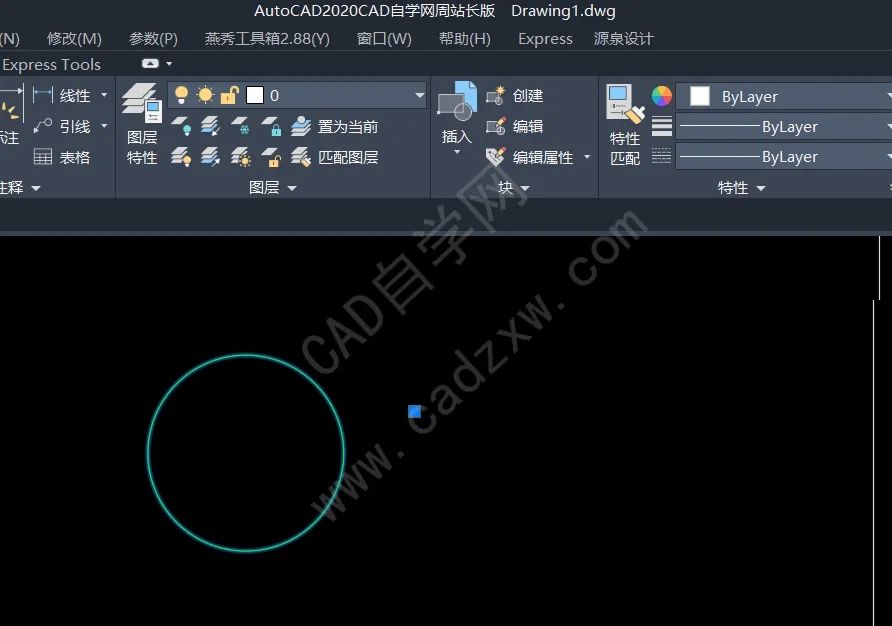

这个比较好理解。如果对象的特性设置bylayer，那么他的特性跟随图层，看动图。

再看byblock，随块。图形对象的属性使用它所在图块的属性。

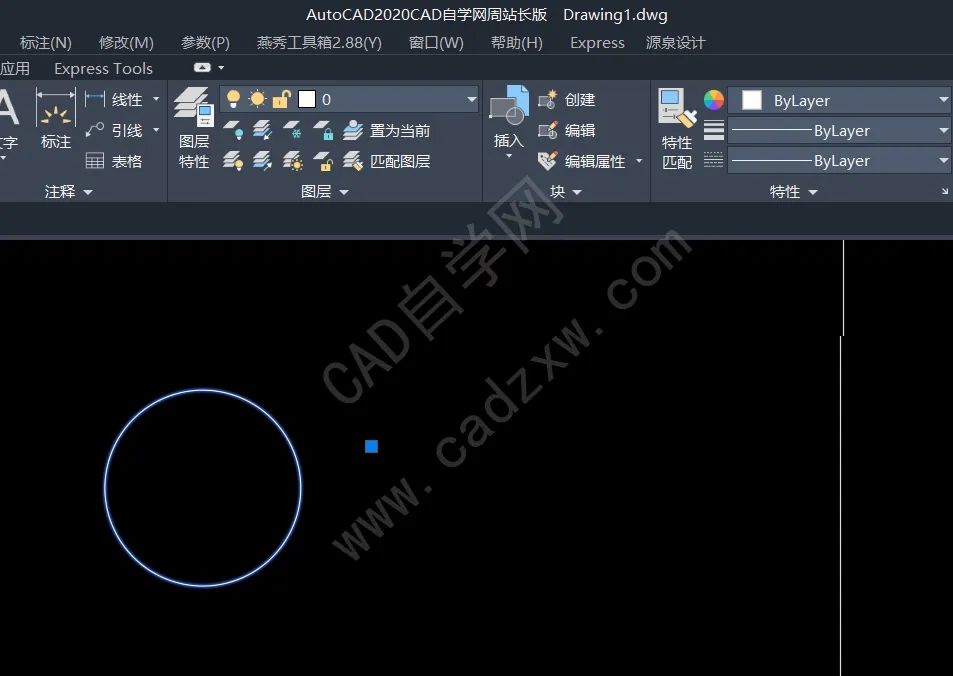

比如我画个圆，将他颜色设置随块。

然后将他做成块。

这时我进入块编辑器更改他的颜色；

退出保存后，这时这个块变成了绿色；

我将图层改成图层1红色，将此块插入；

此时他的特性是随块的不随图层。

这就是随块。

完，明白了？

感谢阅读。
