Solidworks弹簧仿真动画制作教程

鉴于很多朋友对这个问题一直解决不了，把教程做出来，希望望大家能够很好学习。通过本例学习，关联设计的思路和动画仿真的制作。

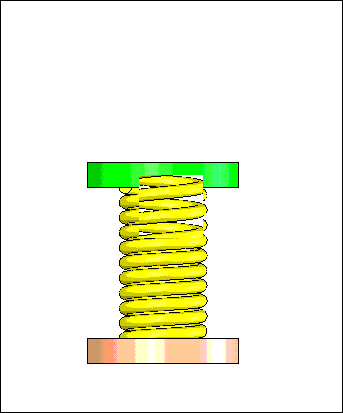

最终的效果：

首先建立基本零件，具体结构可以自己设定，本例采用圆柱体作为基本结构。

选择前视基准面，建立圆形草图，尺寸自己定，拉伸草图，选项如图：

由该零件生成装配体，将零件设定为浮动状态，添加配合，通过配合零件基准面和装配体基准面，固定零件1的位置。如图：

再次插入零件1，，添加同轴心配合，以及面的距离配合。如图：

插入——零件——新零件，单击装配体前视基准面定位新零件，如图：

在新零件编辑界面下，选择前视基准面，绘制直线，直线的两端与一直零件边线重合。如图：

选择前视基准面，绘制草图2，。如图：

插入——特征——扫描，选项如图：

选择前视基准面，绘制矩形区域，矩形边线与已知零件边线重合，切除拉伸，选项如图：

退回到装配体编辑状态，打开动画插件，如图：

为便于观察，编辑零件颜色，通过添加零件键码位置（本例之添加配合中距离的键码）。播放动画即可，动画编辑如图：

最后通过视频录制或者gif录制来查看最后效果，如图：
