solidworks画线圈教程

SolidWorks建立一些比较复杂的线圈（如图一），此线圈与一般线圈不同，先是两线电线作一个环绕，再把两条环绕起来的电线沿着一个铁圈作环绕。作为一个复杂的线圈，又如果建模呢？

图一

一般的环绕可以使用螺旋线扫描得到，那么图一的两次环绕，螺旋线就达不到这种效果了。首先讨论一个问题，螺旋线有几种画法？可能很多工程师会说，一种。其实SolidWorks还有其它方法绘制螺旋线，可以使用曲面扫描生成所需要的螺旋线（如图二）。

图二

图三

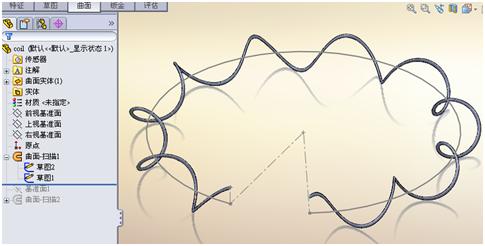

只要两个开环草图，在曲面扫描属性条件中选取“沿路径扭转“为方向/扭转控制，调整扭转角度或圈数就可以达到螺旋线效果。上面的双环绕线圈正是使用此方法进行建模。下面叙述双环绕线圈建模步骤。首先：使用两个草图，一个圆弧草图（路径），一个圆草图（轮廓），进行曲面扫描，同时在曲面扫描条件中选择“沿路径扭转”，得到第一圈环绕模型如图四。

图四

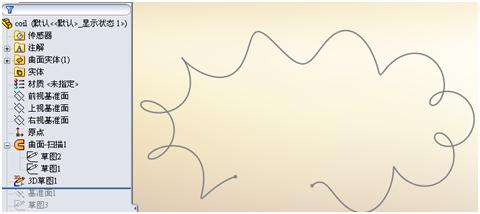

第二：利用草图工具——面部曲线，进行3D螺旋识别，识别出来的3D螺旋线就作为扫描路径。

图五

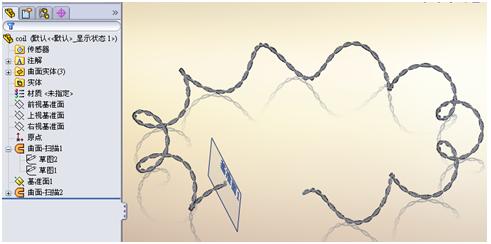

第三：在3D曲线的一端新建一平面与曲线垂直，并在新建平面上草绘两条电线的轮廓，即两个小圆，如图六。

图六

然后，利用这两个草图进行扫描，3D草图作为路径，两小圆草图作为轮廓，同时扫描属性选择“沿路径扭转”，设定扭转圈数或角度，就得到双环绕线圈。
