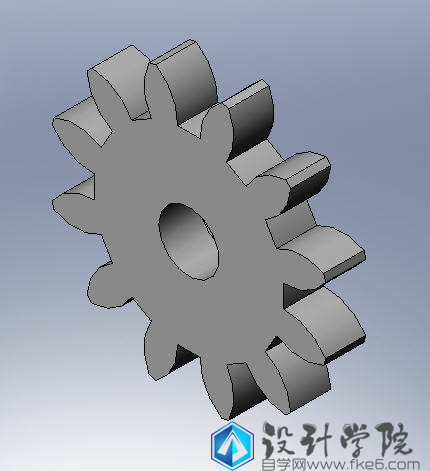

1、toolbox中自带齿轮工具
齿形为圆弧近视，无变位，一般场合使用。

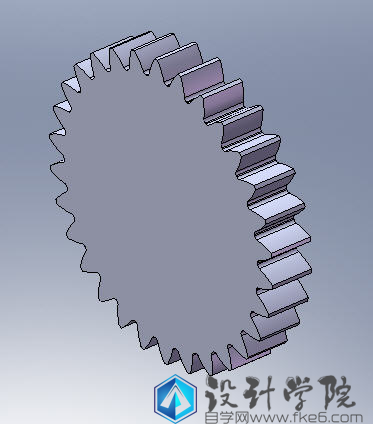

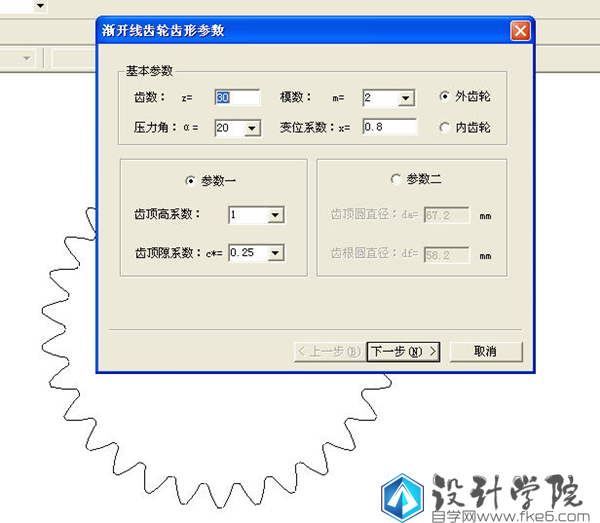

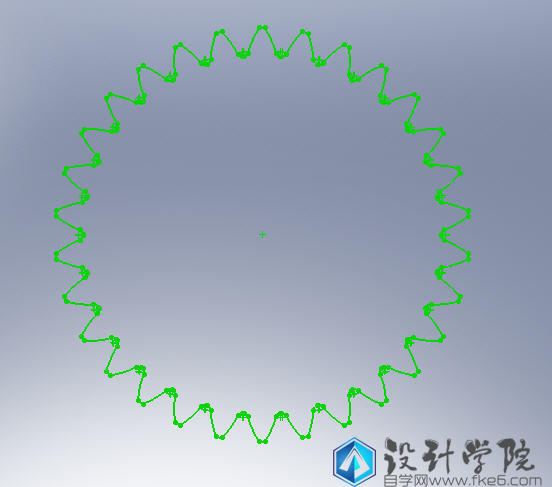

2、引入CAXA中渐开线齿形草图到SW中后拉伸

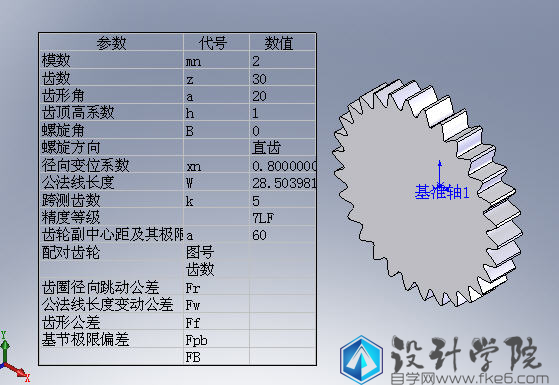

准确的齿形和变位，可多次引入生成多联齿轮，但操作麻烦。(图m2,Z30,x0.8)

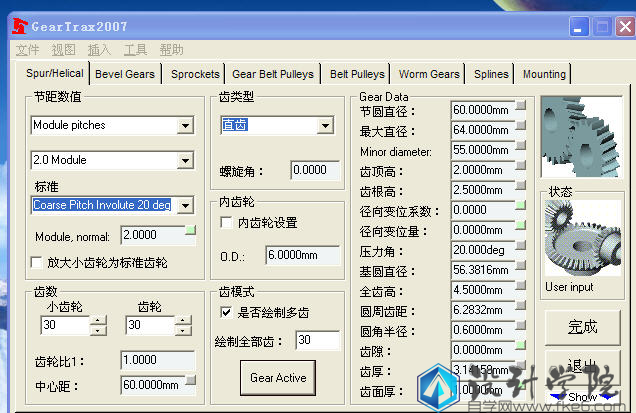

3、GEARTRAX2007插件工具
在sw2007中调入，快速生成一对齿轮，精确齿形，可加入变位、齿宽等。同时还能生成同步轮、皮带轮、链轮、锥齿轮、蜗轮蜗杆等。SW2008中暂不支持。(图中m2,Z30,x0.8)

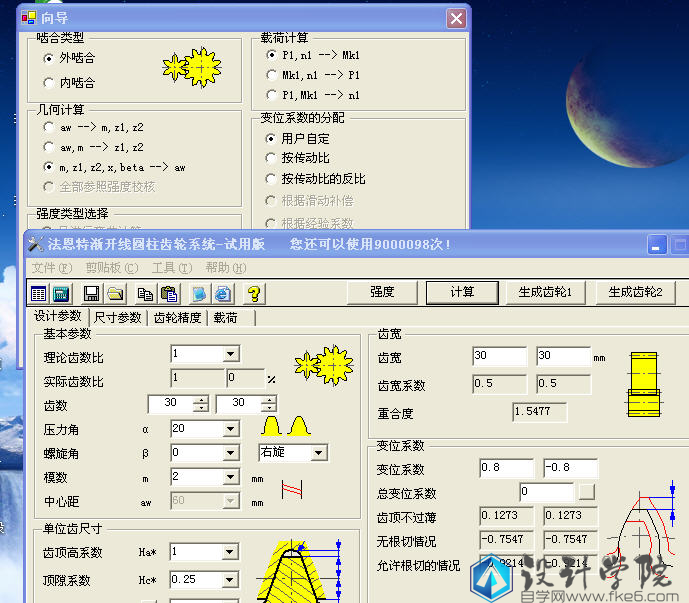

4、FNT三维齿轮插件
齿轮副设计工具，精确齿形，可加入变位、齿宽等，可进行强度校核和生成检验公差值，同时生成齿轮设计报告，是齿轮三维设计的理想工具。(图m2,Z30,x0.8)
