钻头建模步骤：

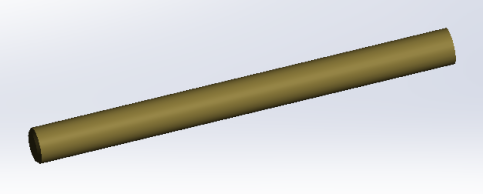

第1步 利用拉伸或旋转完成主体圆柱建模

说明：圆柱直径为12，拉伸高度为140；并做1的边倒角

solidworks建模麻花钻实例(solidworks安装教程)

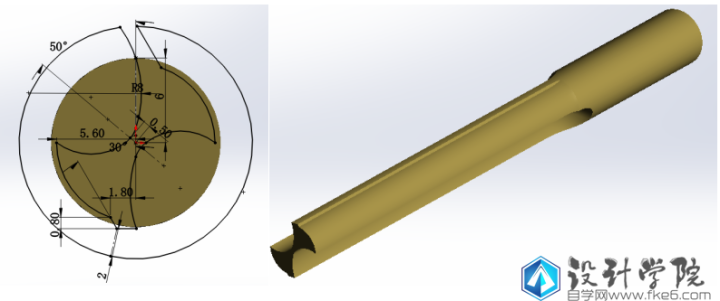

第2步 利用拉伸切除，草图中绘制截面，切出如图所示效果

solidworks建模麻花钻实例(solidworks安装教程)

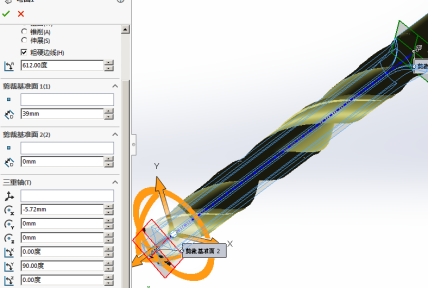

第3步 对拉伸切除特征执行弯曲操作；弯曲角度为612度，长度为39；如下图所示

solidworks建模麻花钻实例(solidworks安装教程)

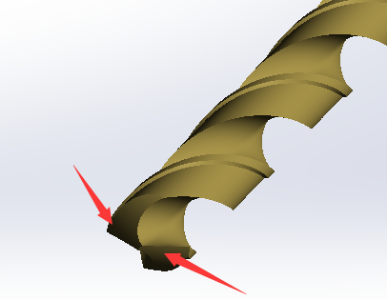

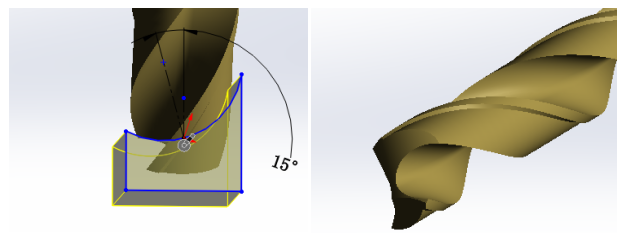

第4步 利用拉伸切除，对钻头头部做细节处理；如下图所示

solidworks建模麻花钻实例(solidworks安装教程)

第5步 将第4步切除做镜像或圆周阵列，生成另一侧效果

solidworks建模麻花钻实例(solidworks安装教程)

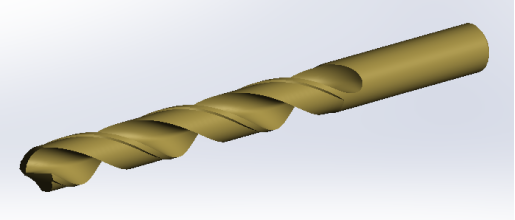

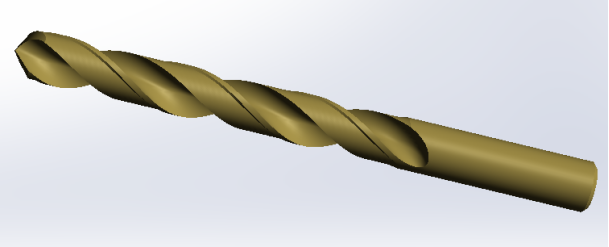

最终效果如下
