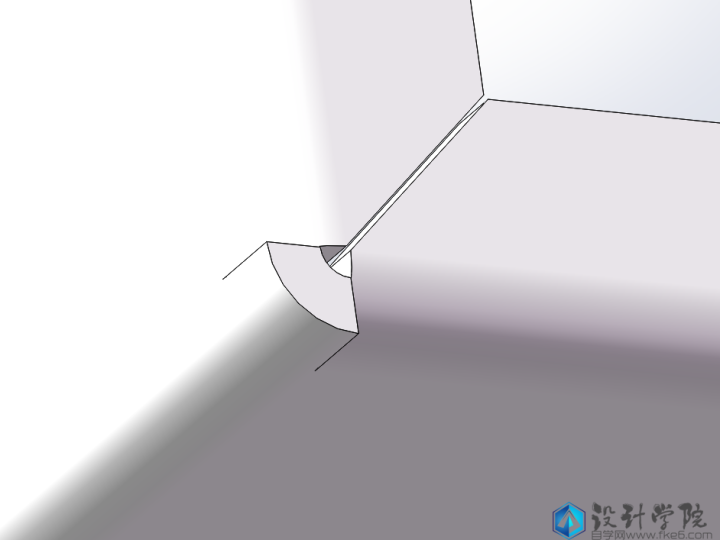

边线法兰在钣金件的设计种是很常用的命令，但是用边线法兰会出现边角的问题。

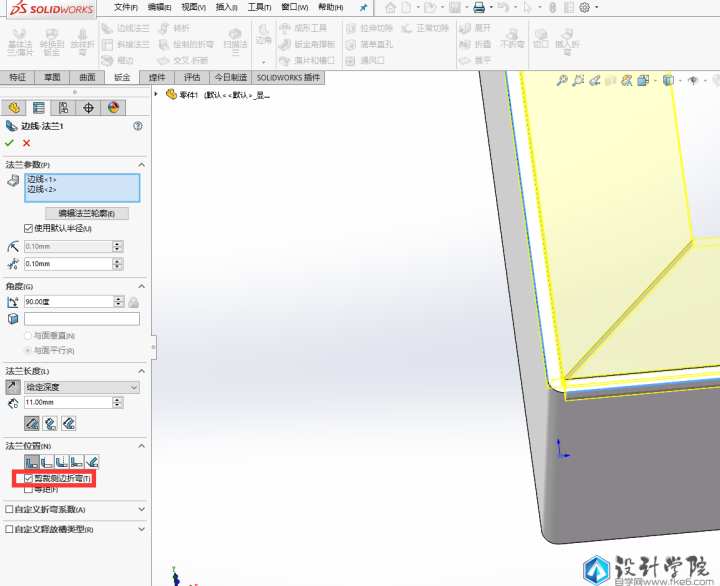

第1种：最推荐的一种，在做边线法兰的时候，勾选剪裁侧边折弯选项。即可自动裁剪掉多出来的边角。

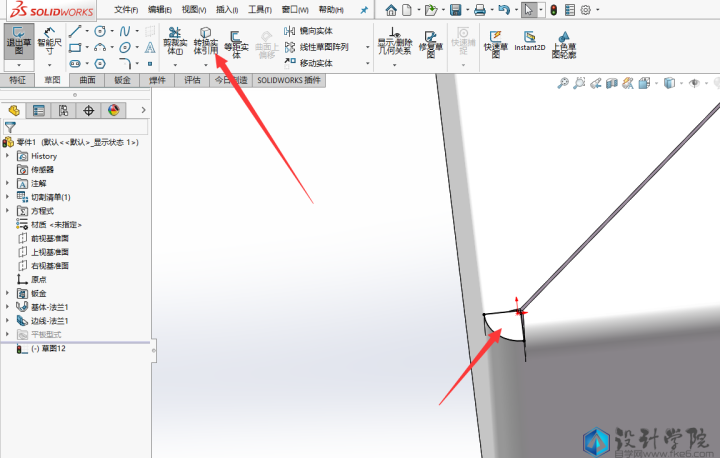

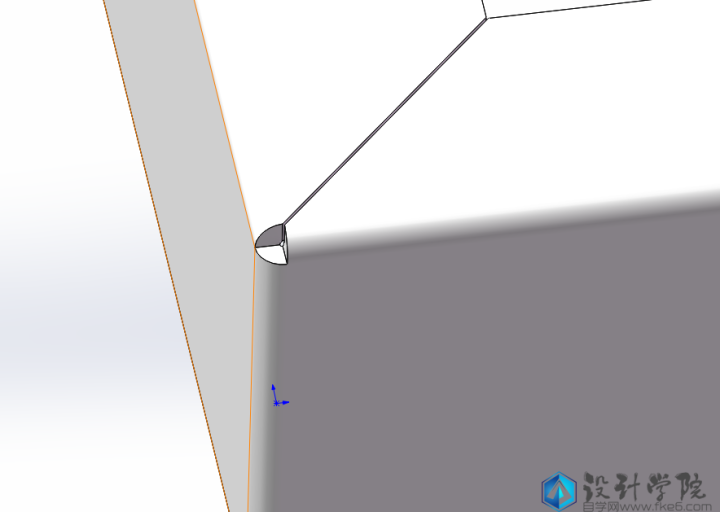

第2种：用常规普通的拉伸，选中上面的面，点击草图绘制，点击转换实体引用。退出草图。

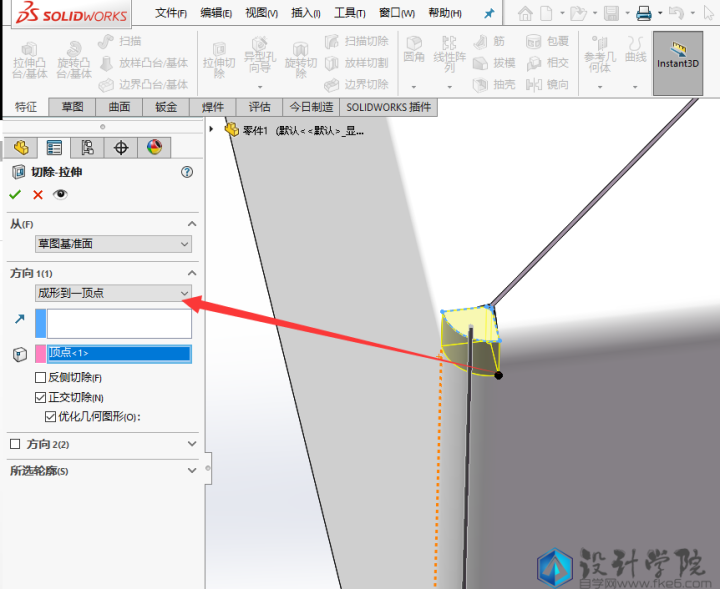

拉伸切除的条件选成形到一顶点，同样也能切除一样的效果。

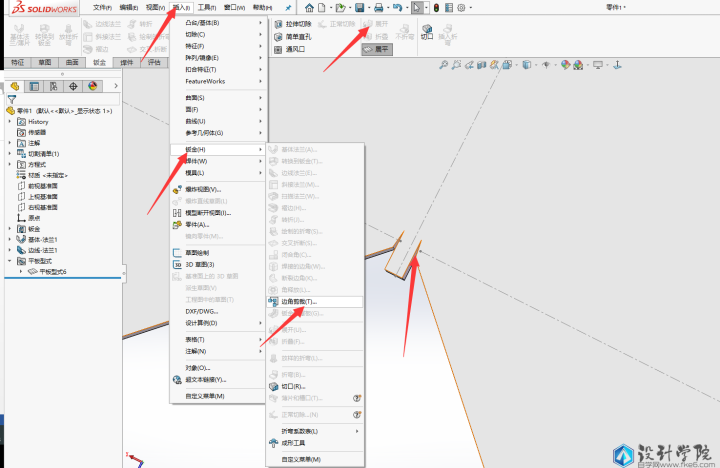

第3种：我们需要展开，然后点击插入，钣金，边角裁剪，选中边角的边线。

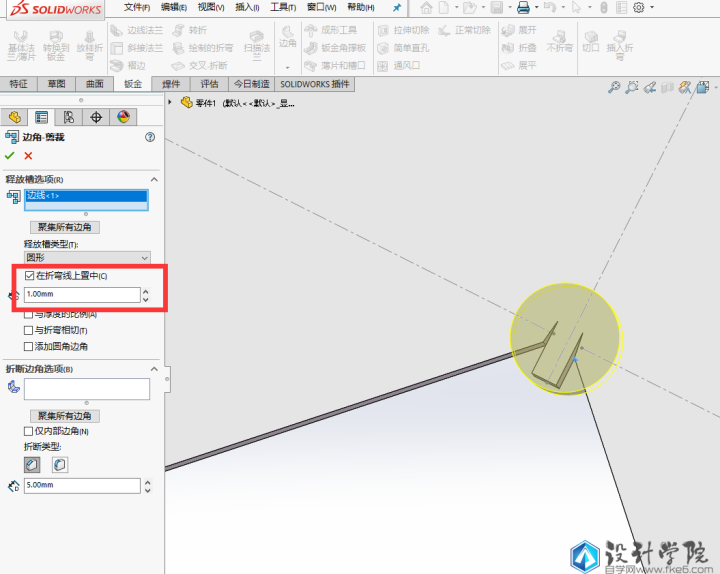

勾选居中，调整大小，点击确定即可。但是这种方法只有在出图下料的时候才会体现出来，退出展平的时候这个特征依然被压缩，不会显示，一般不用。但是有特殊的角落无法使用第一第二种的时候，就要考虑这种方法来下料了。
