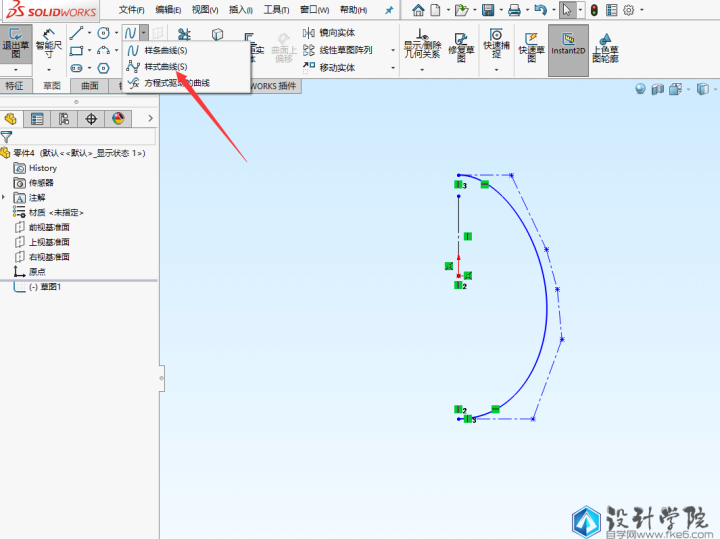

首先，我们画出鸡蛋的主体部分，点击旋转曲面命令，旋转前视基准面绘制草图，先画出一条竖直的中心线，然后再用样式曲线画出鸡蛋的轮廓，一定要添加如图的几何关系，然后退出，进行旋转

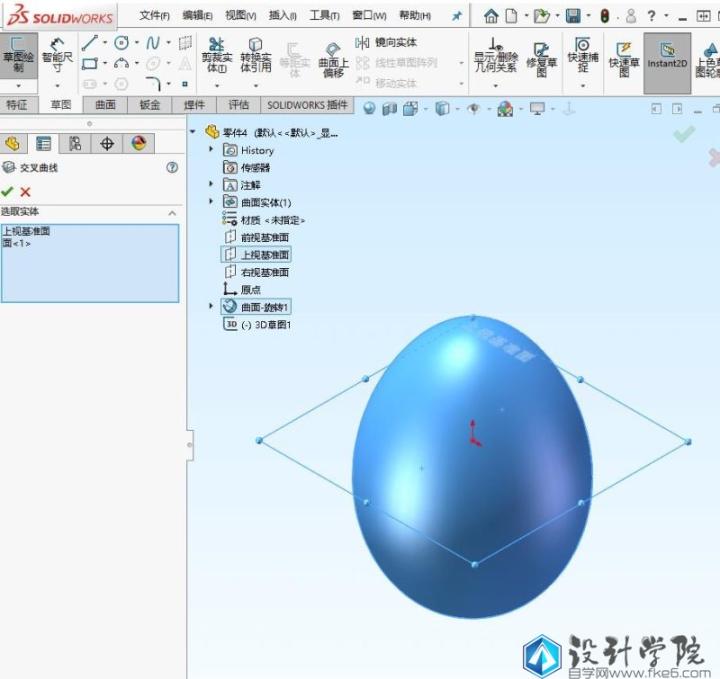

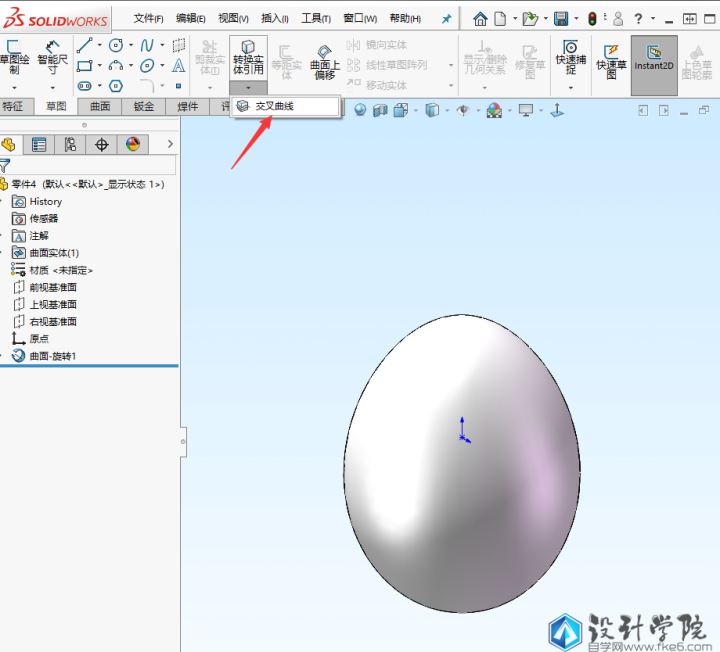

然后我们再点击草图工具里面的交叉曲线，选择上视基准面跟曲面，做出交叉曲线之后，利用点命令，点几个点，位置随意，然后退出草图
然后再来新建一个基准面，以上视基准面作为第一参考，给定合理距离。再次使用交叉曲线，然后选择新的基准面跟曲面。做交叉线。同样要打点，点插在前一个草图两点中间，位置随意，然后退出
把基准面1隐藏掉，然后点击曲线，选择通过参考点曲线，按顺序，把上面几个点连起来，勾选闭环曲线

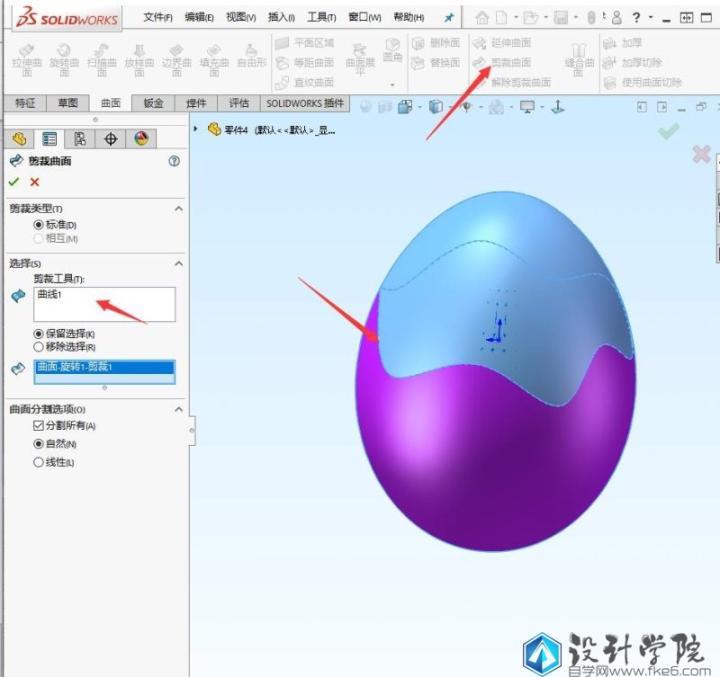

然后把3D草图隐藏掉，然后点击剪裁曲面，利用上面做出的曲面做裁剪工具，保留下半部分
然后点击解除剪裁曲面，选择边线，然后调整距离到完全封闭
然后把曲面1隐藏，再来剪裁曲面；还用曲线做工具，这次保留上半部分。

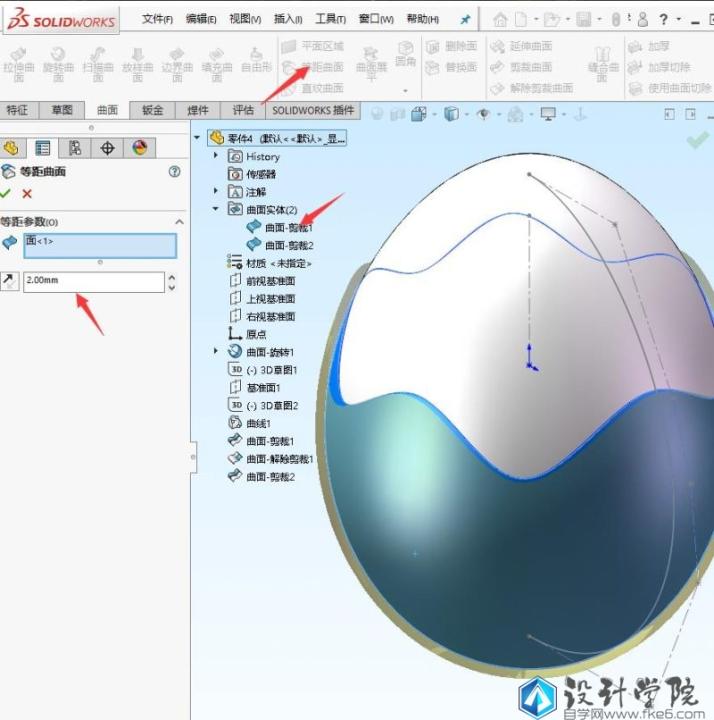

把曲面剪裁1显示出来。然后点击等距曲面。这里注意方向，向外2mm。

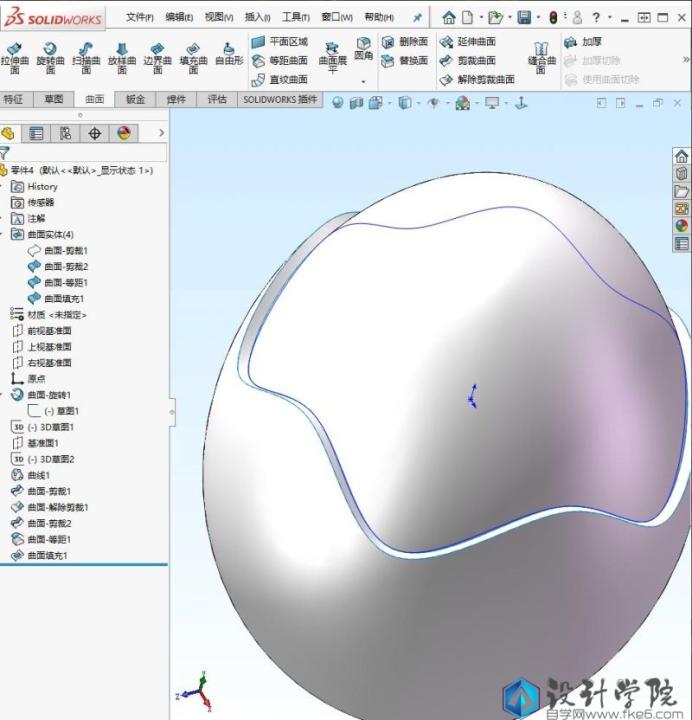

然后再次把曲面剪裁1隐藏掉，已经利用完了。接下来点击填充曲面，选择两个曲面的边线，这里注意不要去选蓝色的曲线

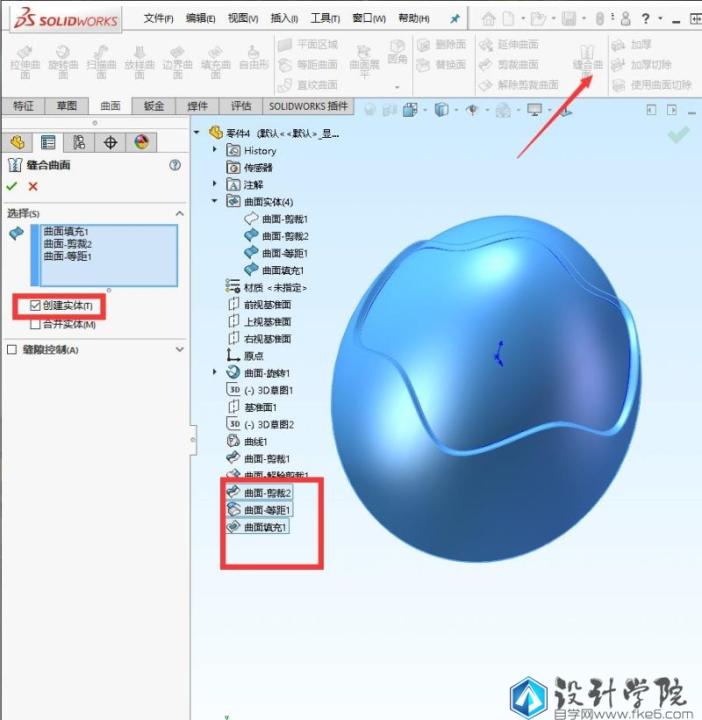

然后我们选择缝合曲面，选择后面三个曲面，并且勾选创建实体

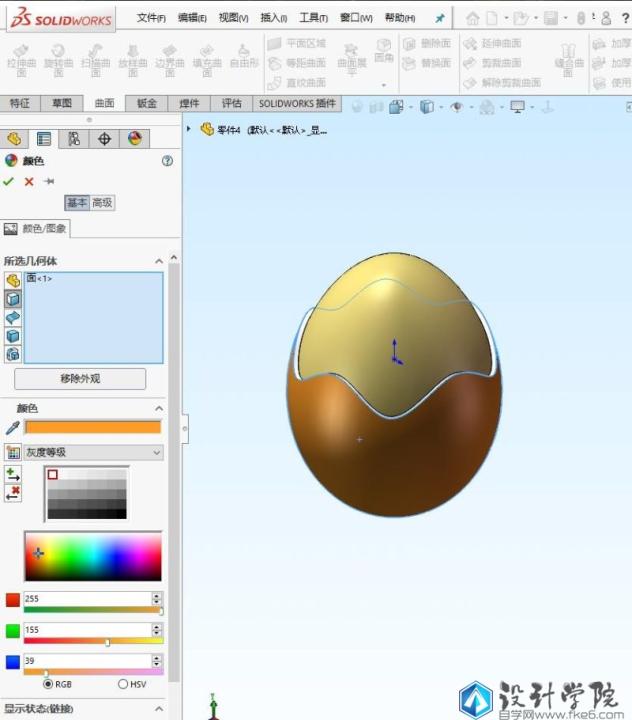

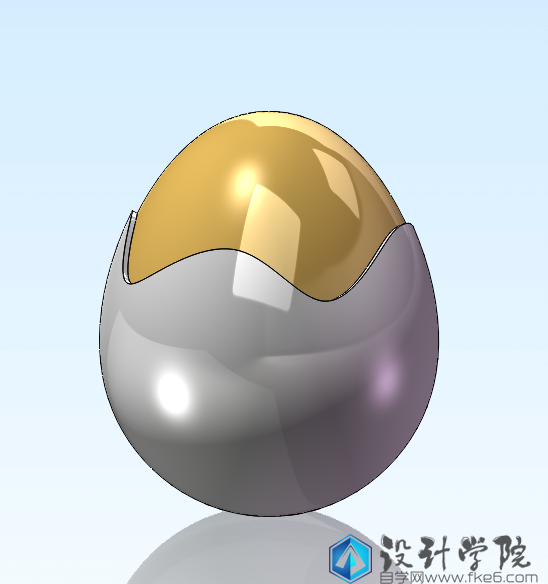

然后给上不同的面上颜色就行了
