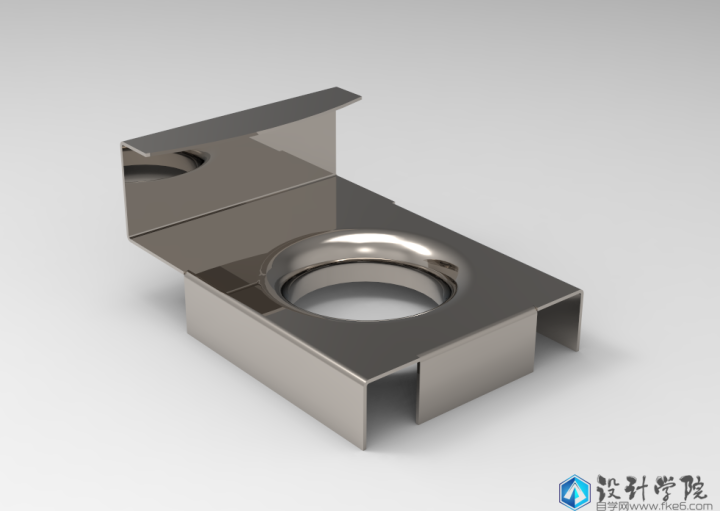

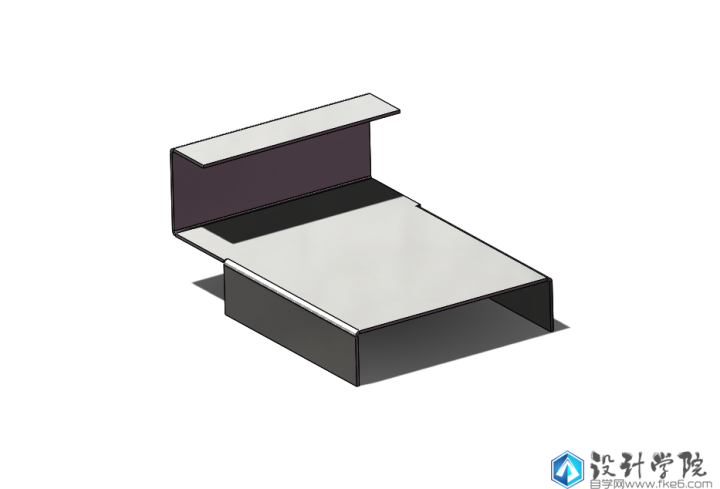

效果如下图

●操作方法

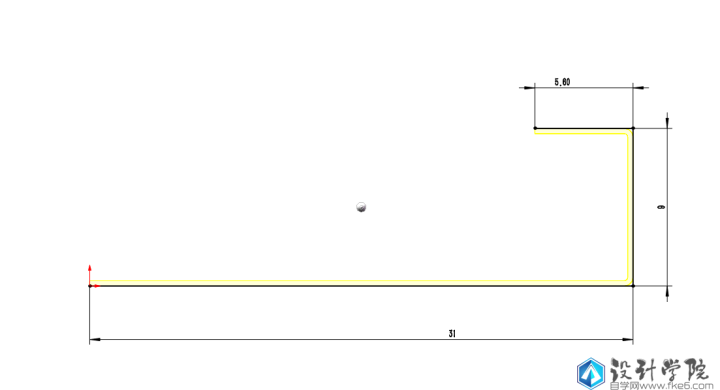

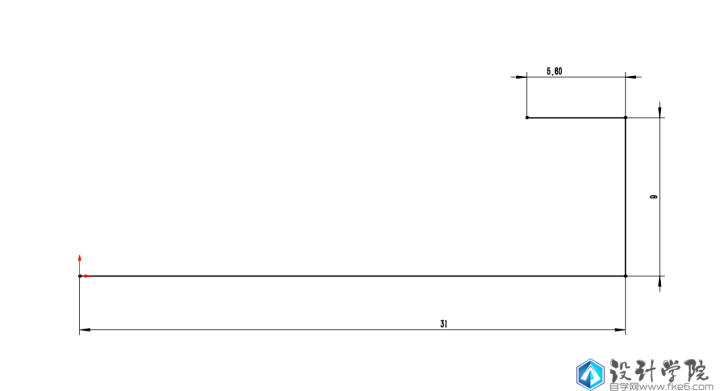

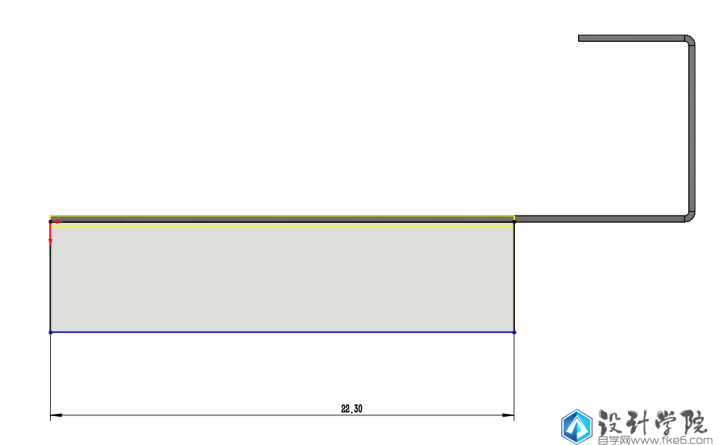

第1步：打开SW在钣金模块下使用基体法创建如下草图（如下图所示）

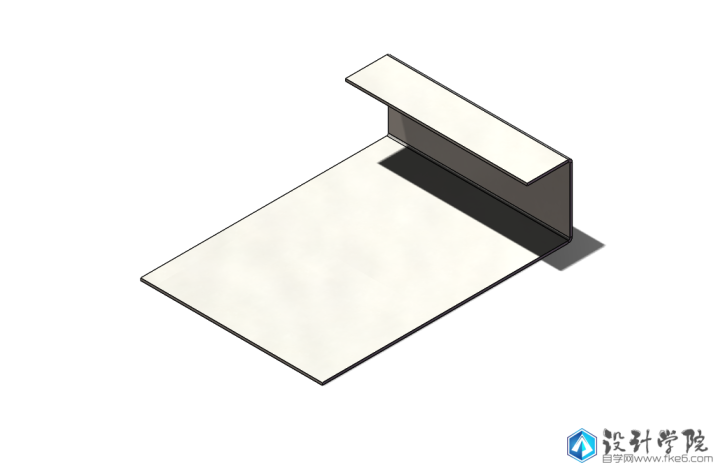

第2步：设定料厚为0.3mm。内R角为0.2mm，厚度生成方向向内，拉伸方向为两侧对称，长度为22.5mm（如下图所示）

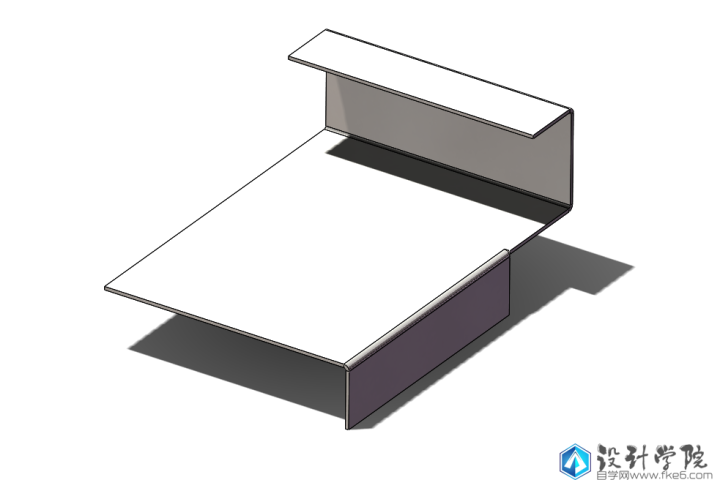

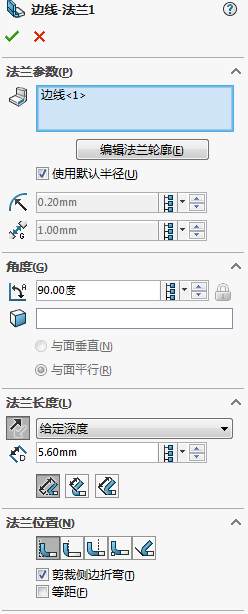

第3步：选右侧边线添加边线法兰，参数如下图所示

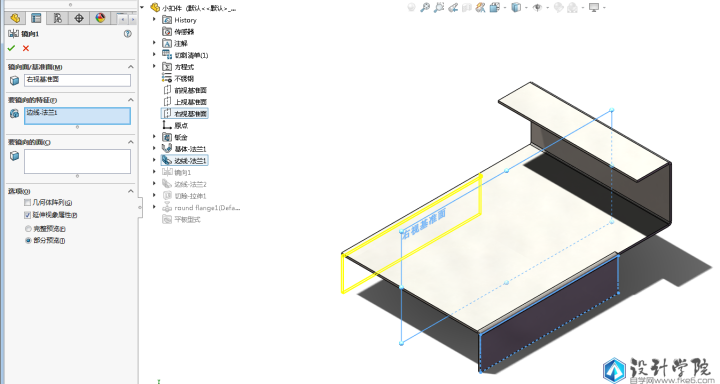

第4步：选右侧的基准面，将右侧的边线法兰镜像的左侧，参数如下图：

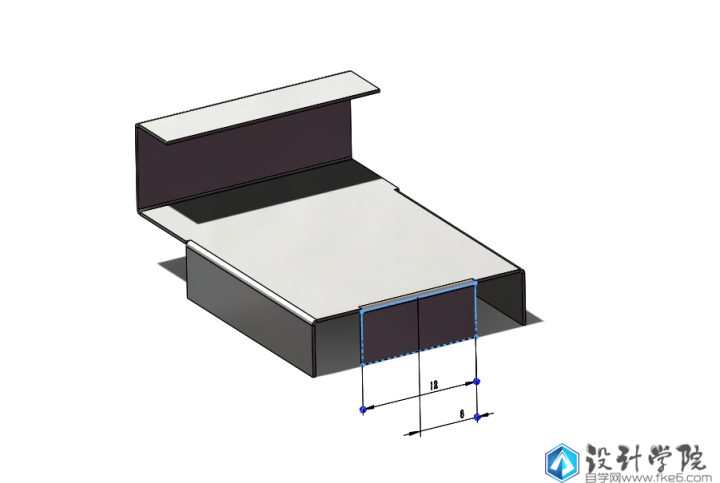

第5步：在前面的边添加边线法兰，如图所示

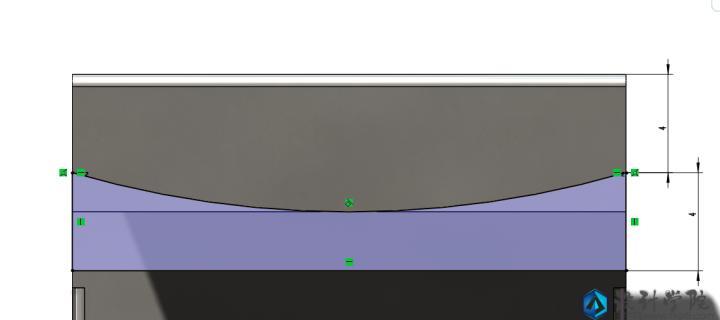

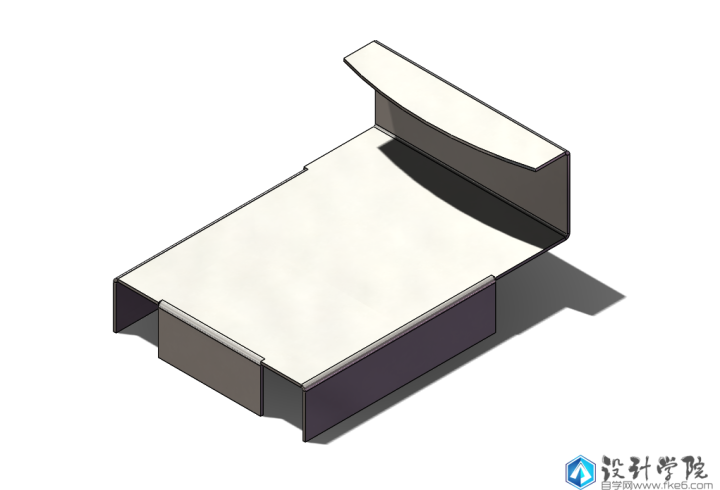

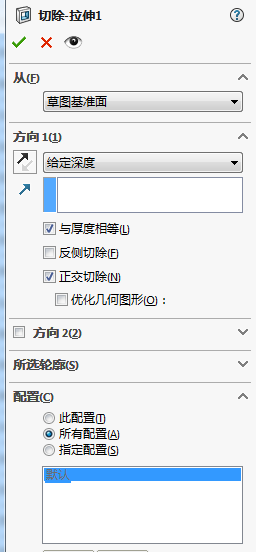

 第6步：在顶面绘制如下草图切除板厚得到所图所示效果。

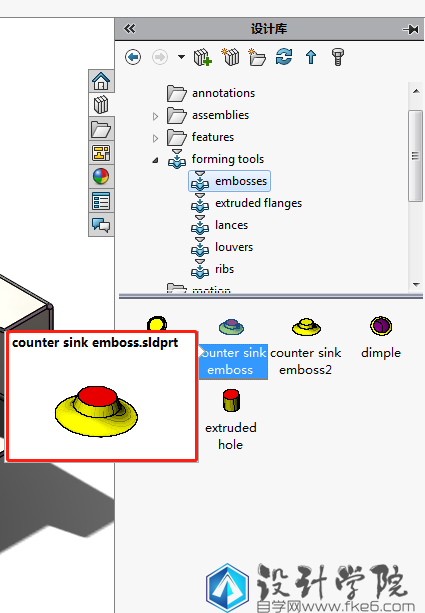

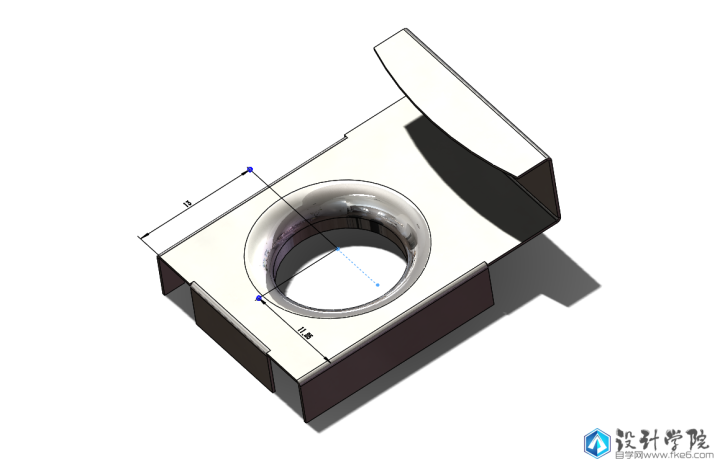

第7步：在目标面添加以下模具。参数结果如下图所示

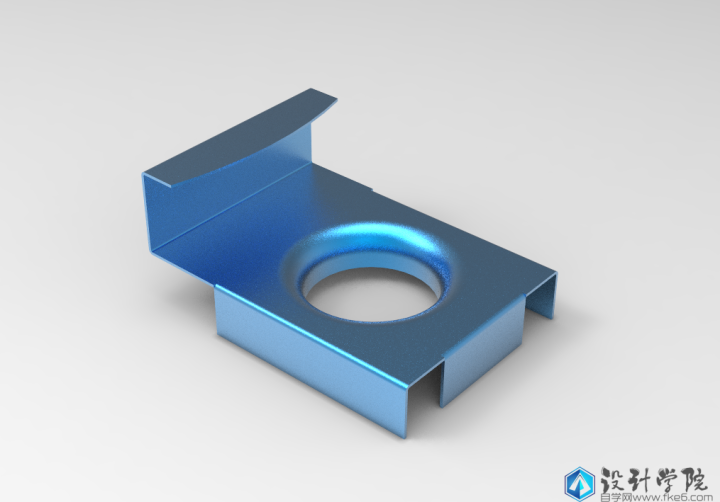

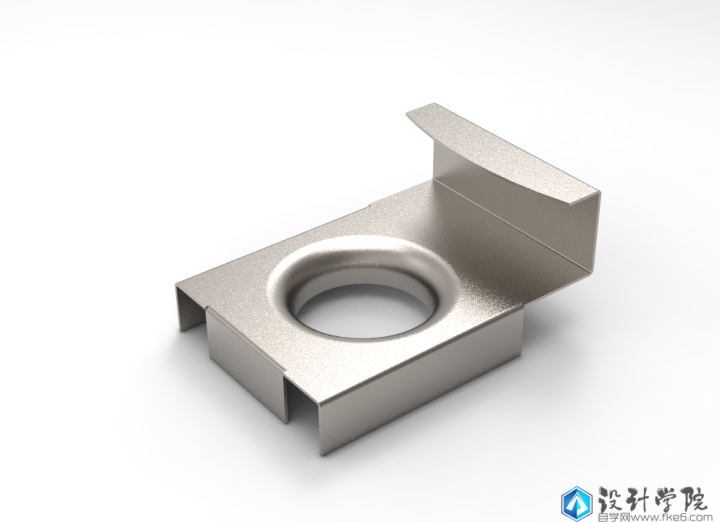

第8步：完成的模型发送到KS中渲染得到效果如下图所示！
