这个零件如果用特征的命令来做比较难入手，所以考虑用曲面来建模。

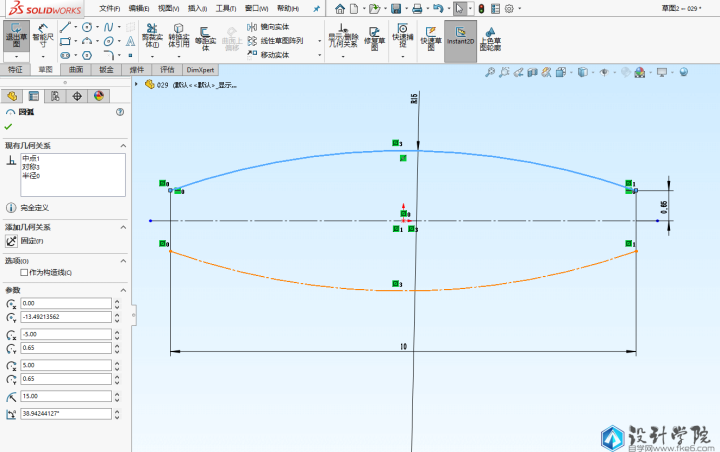

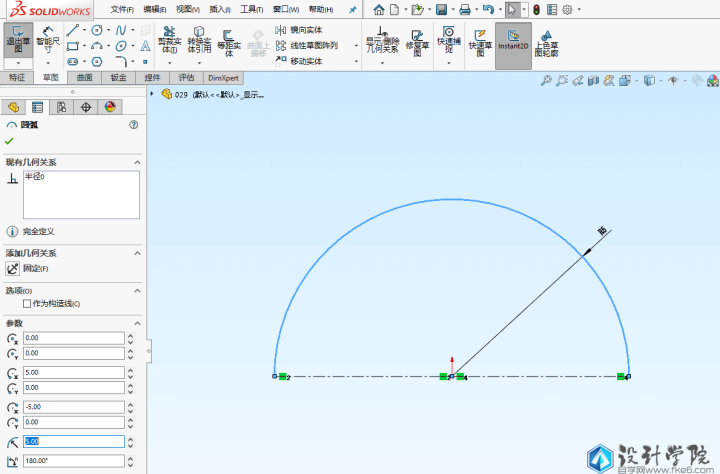

第1步，在上视基准面绘制草图如图，绘制一条中心线，画一段半径15的圆弧，距离中心线的距离为0.65。然后对其做镜向，镜向的圆弧切换为几何构造线，这段圆弧后面会用到。

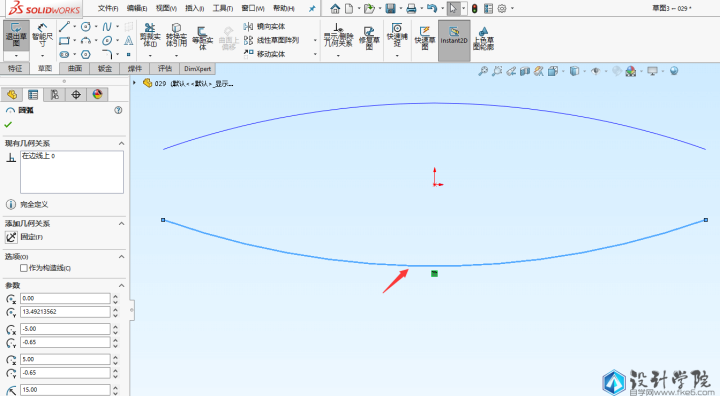

第2步，在前视准面上继续绘制R5的圆弧，退出草图。

第3步，再来选择上视基准面，选择转换实体引用，引用第1步的圆弧虚线。

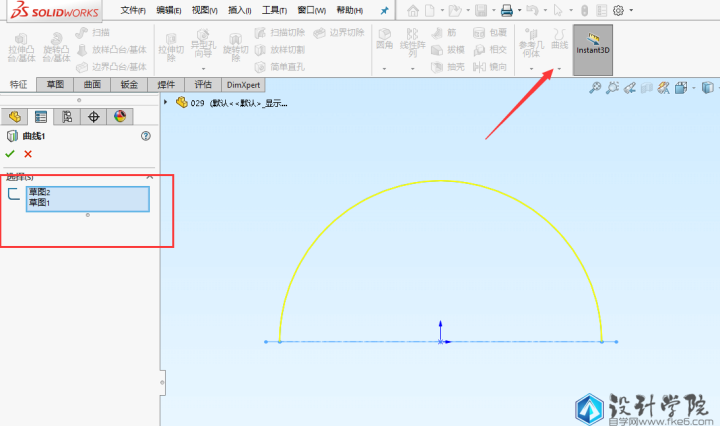

第4步，点击特征上的曲线，选择投影曲线，选择上述两个草图

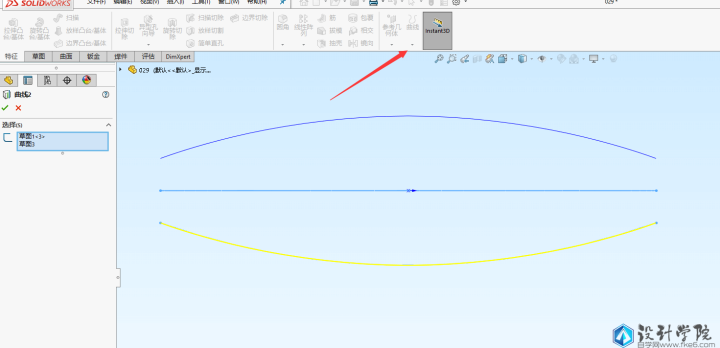

第5步，再次点击特征里面的曲线，还是投影曲线，再做一次，这次草图我们选择第2步的圆弧，还有第3步引用的两个草图。

第6步：点击曲面的边界曲面，然后选择上述所投影出来两条曲线，点击确定。

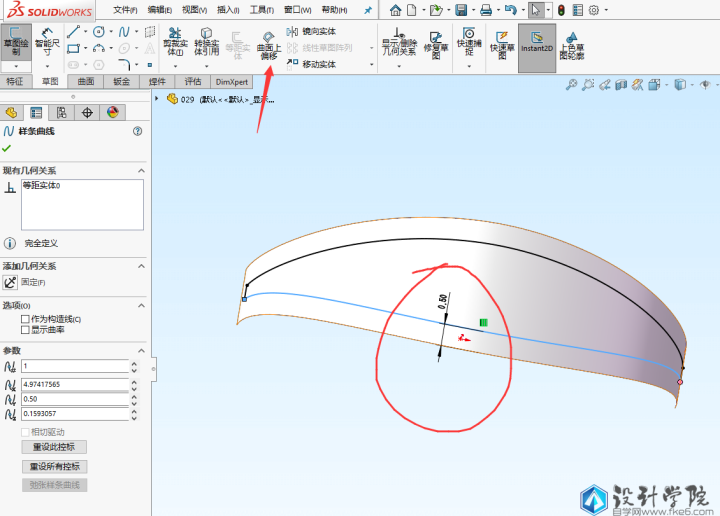

第7步：点击草图上的曲面上偏移，选择曲面，偏移的距离为0.5。

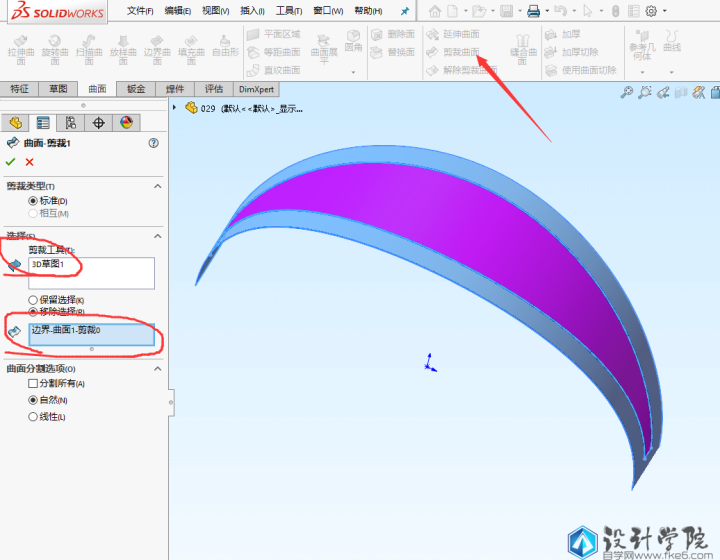

第8步：点击曲面剪裁，剪裁工具选择上一步曲面上偏移做的3D草图。点击移除选择，选择边界曲面。

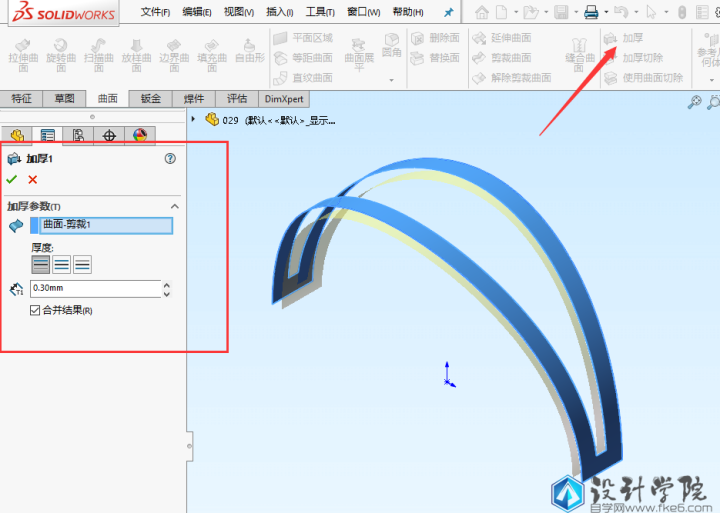

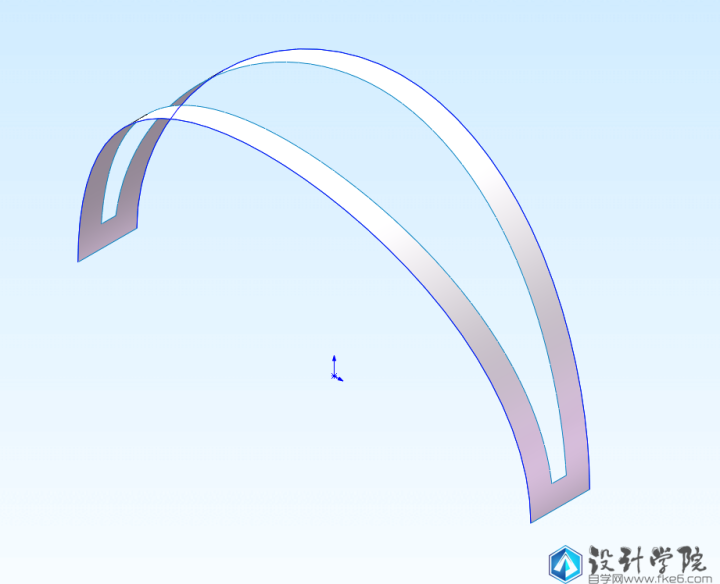

第9步：点击曲面里面的加厚，加厚的厚度为0.3。

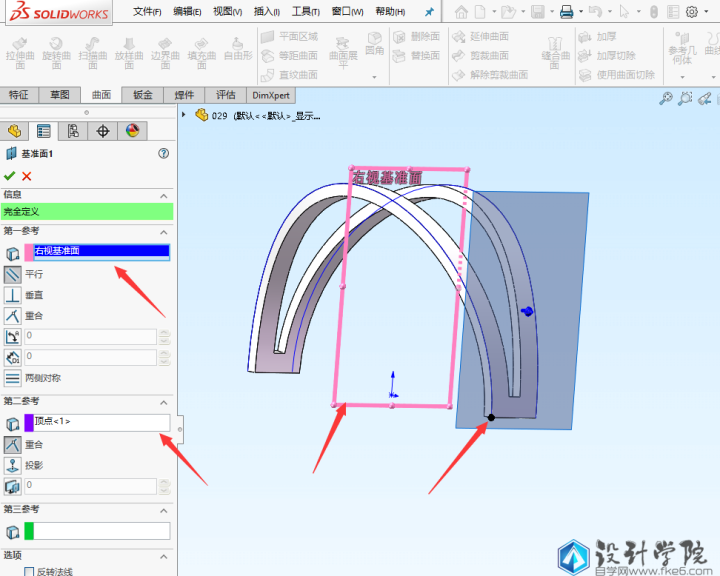

第10步，点击特征里面的参考几何体，选择基准面，第一参考选择右视基准面，第二参考选择一个顶点。

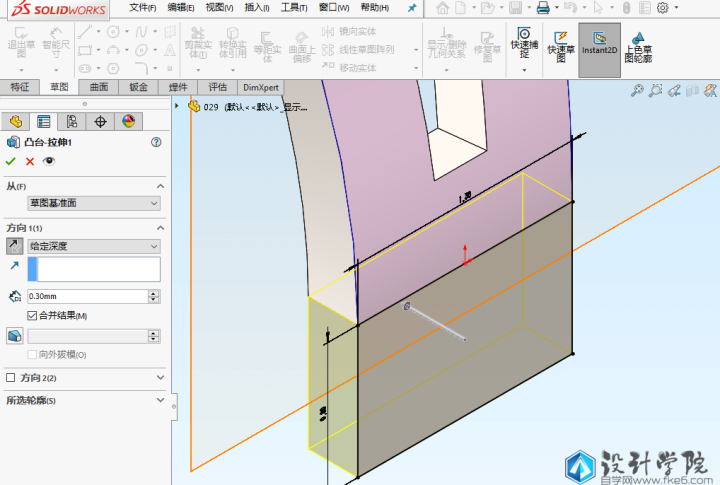

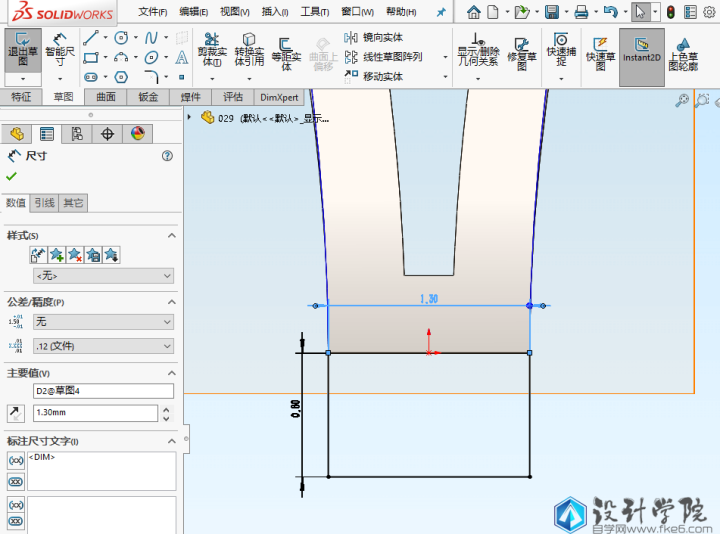

第11步：点击特征上的凸台拉伸，在新的基准面上绘制一个边角矩形，长度可以利用约束重合，宽度为0.6。拉伸的厚度为0.3，注意拉伸的方向。

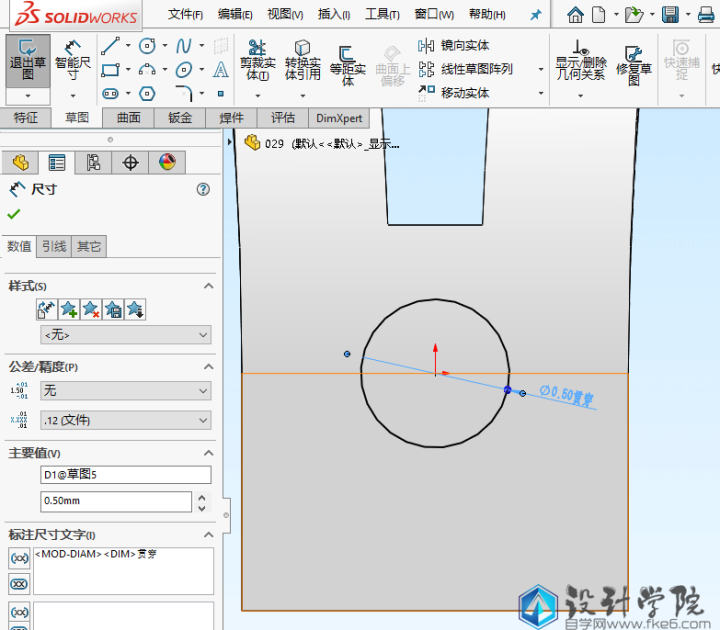

第12步，点击拉伸切除，还是在新的基准面上，绘制一个圆，直径0.5。切除一个孔，切除一个深度就行了。

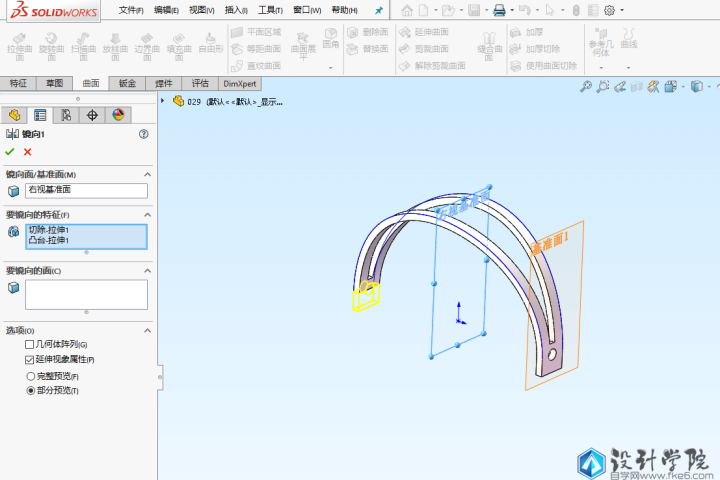

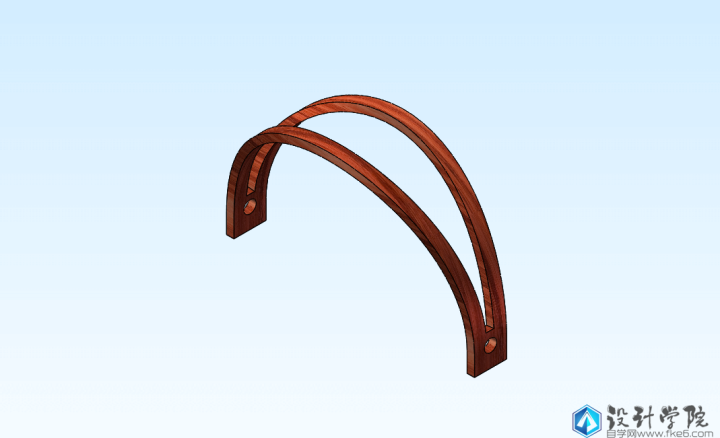

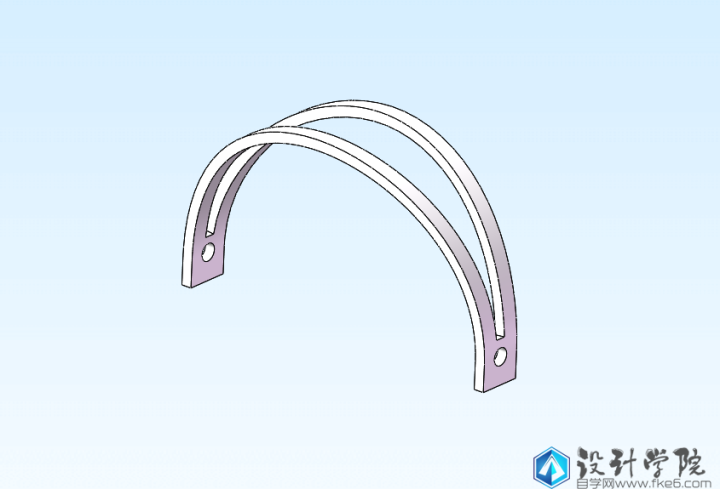

第13步:点击特征镜向，镜向基准面选择右视基准面，特征选择上面两步拉伸跟切除，就完成建模了。
