solidworks六角螺丝刀建模(solidworks无法获得许可-8)

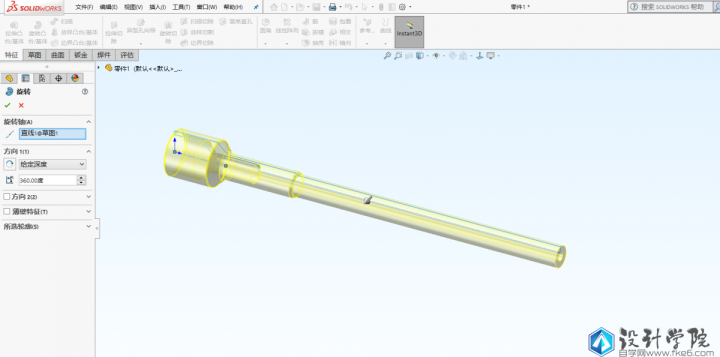

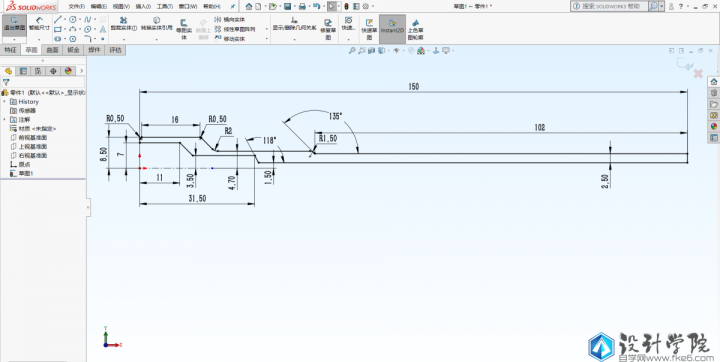

第1步，点击旋转，在前视基准面上绘制草图，尺寸可以按实际情况来调整，然后退出草图进行旋转，旋转的时候注意要选中中心线。

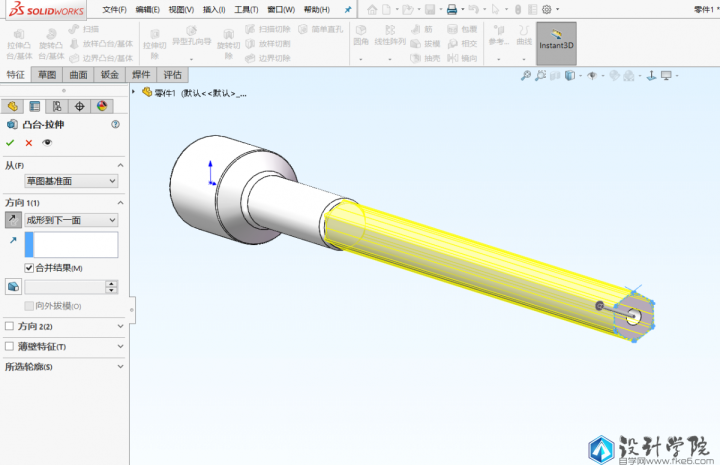

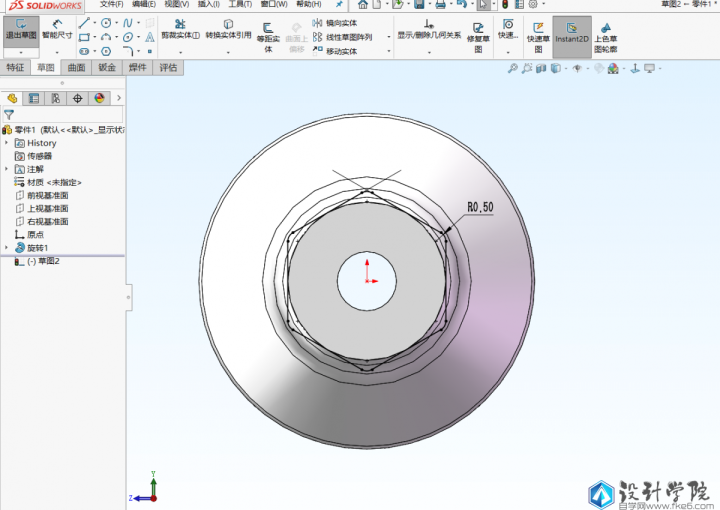

第2步，点击拉伸凸台，选择上一步的套筒尾部平面作为基准面，绘制六边形，做个小的圆角，然后退出草图，进行拉伸，终止条件选择成形到下一面。

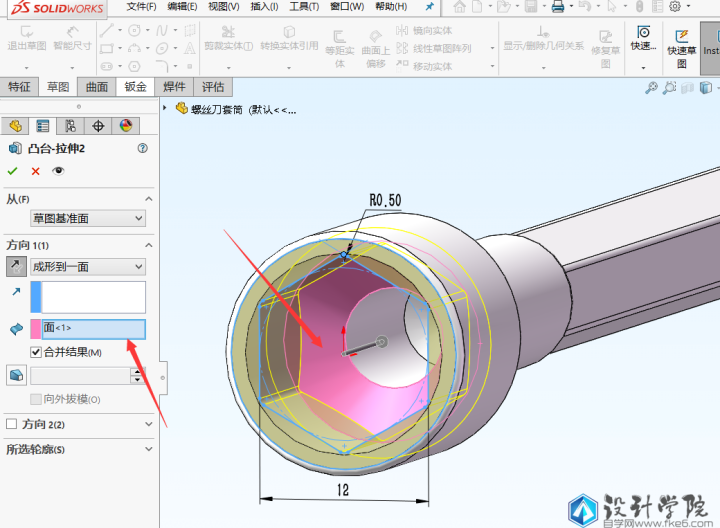

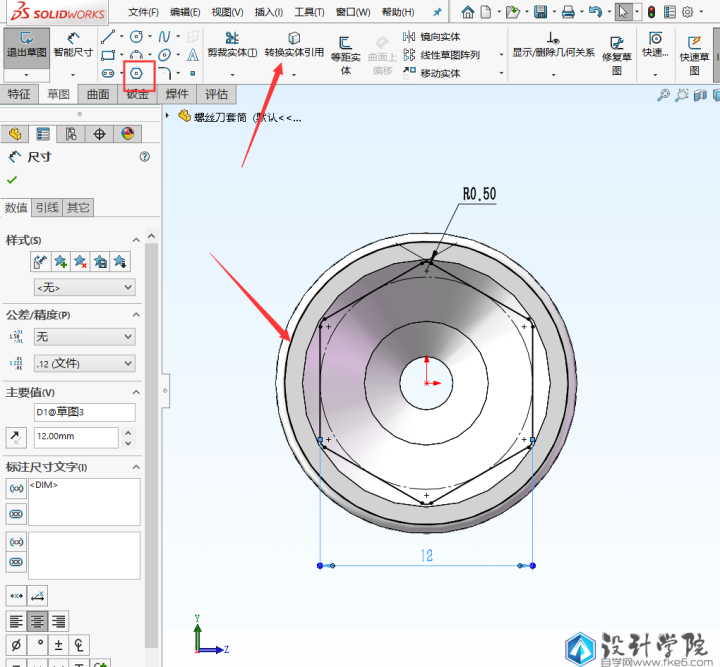

第3步，继续选择拉伸凸台，选择套筒的头部平面作为基准面，然后绘制草图，这里要注意转换实体引用外圆，同样还要做个小圆角。退出草图，终止条件选择成形到一面，选择粉红色那个圆锥面。

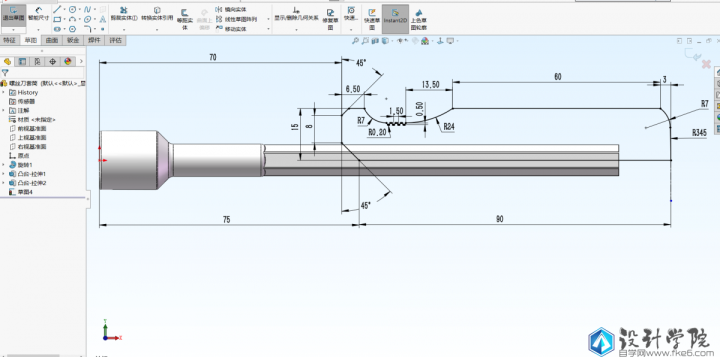

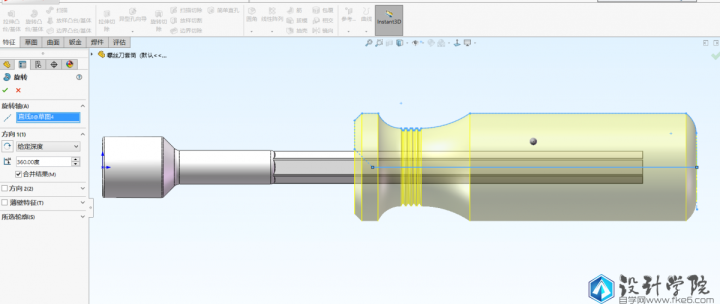

第4步，对手柄进行建模，点击旋转命令，还是在前视基准面上绘制旋转所需要的草图，这个草图比较复杂，要仔细标注好数据，完全定义草图。退出草图时选择以底边作为旋转轴。

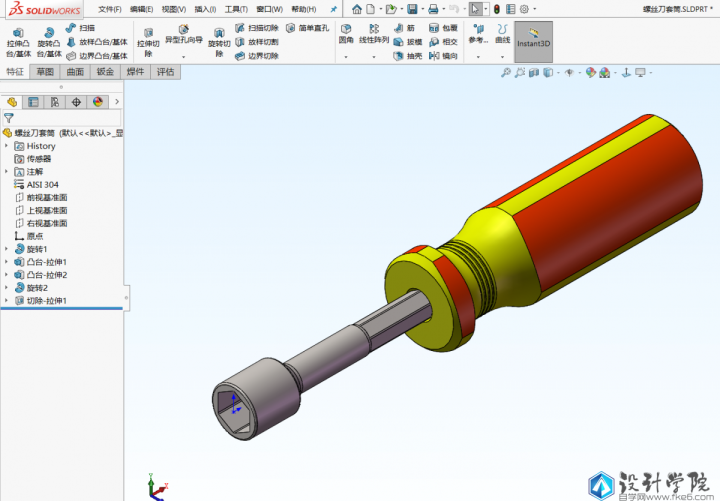

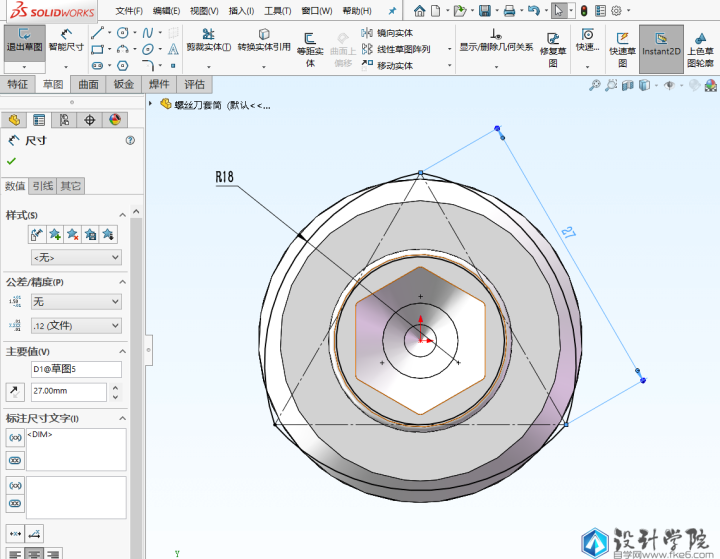

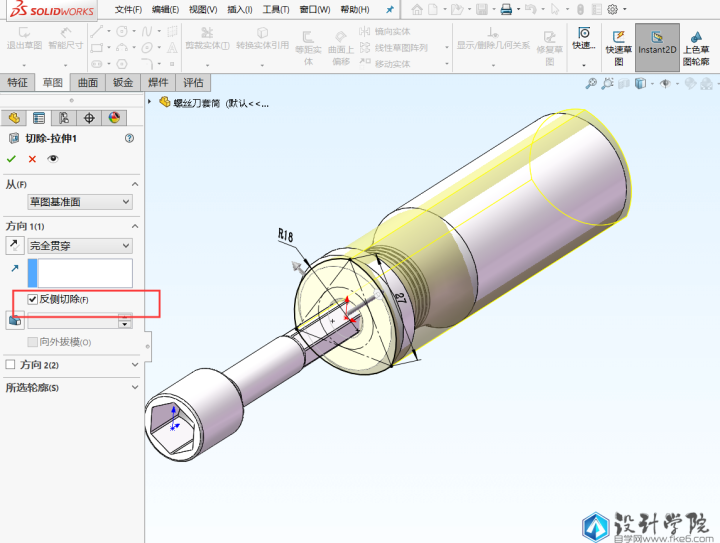

第5步，点击拉伸切除命令，选择手柄前面的平面作为基准面绘制草图，然后退出草图进行切除，这里注意要勾选反侧切除，终止条件选择完全贯穿。后面还可以给手柄简单的上个颜色。
