SolidWorks完美画3D螺纹收尾(solidworks怎么读)

螺纹收尾不会，你能帮帮我么？

螺纹分为内螺纹跟外螺纹两种，在solid works里面分别对应剪切螺纹线跟拉伸螺纹线。

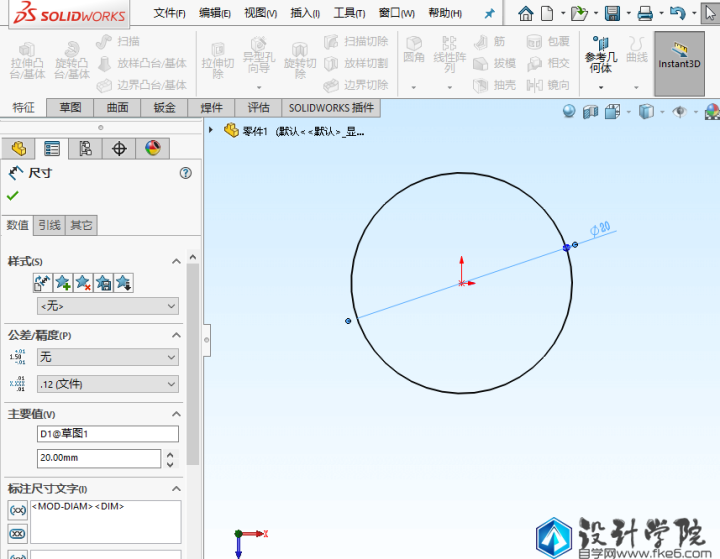

首先我们要有螺纹线，点击凸台拉伸，在上视基准面上画一个直径20的圆做示范。退出之后拉伸30的高度。

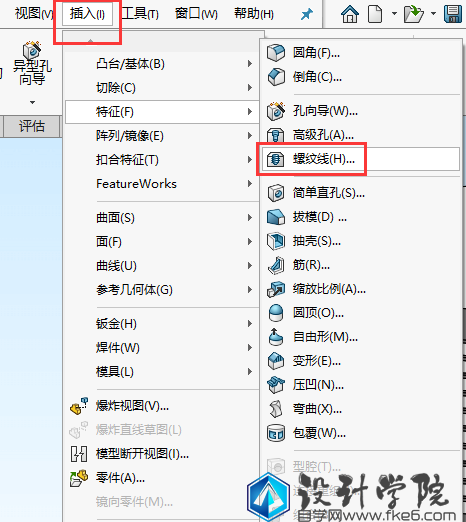

然后点击插入，特征，找到螺纹线。

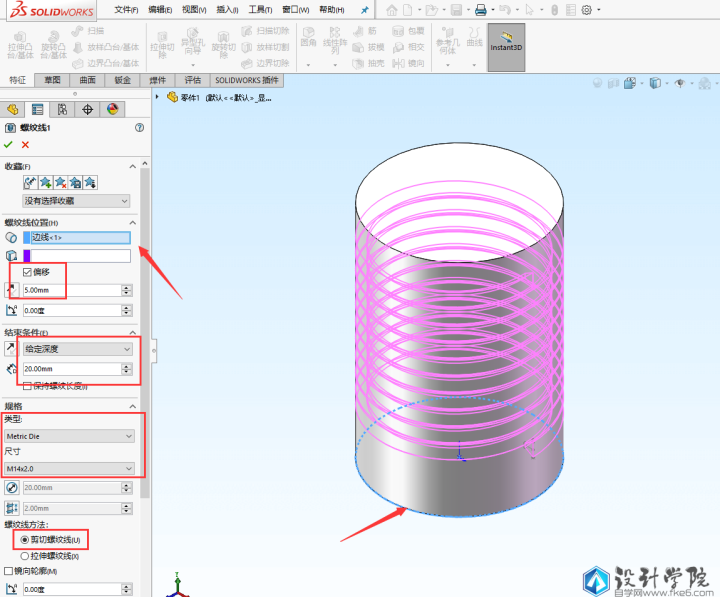

选择其中一条边线，然后选择对应的参数填好。这个是内螺纹的情况。

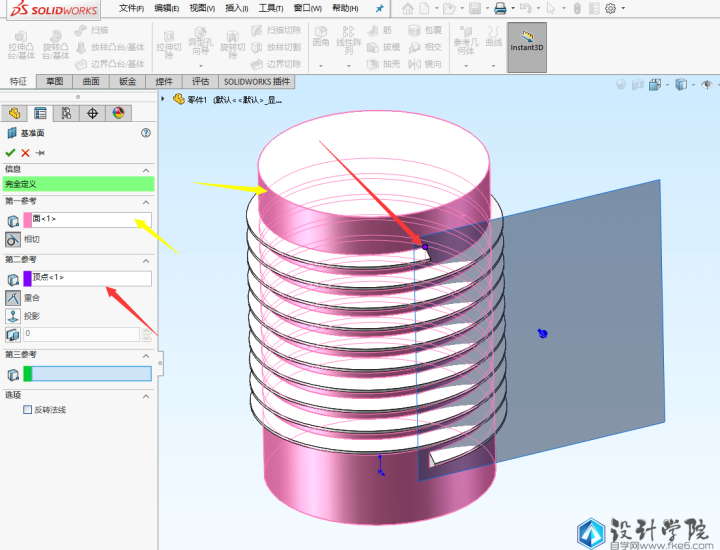

接下来点击参考几何体，来新建基准面，第一参考选择圆柱面，第二参考选择螺纹线一个点。

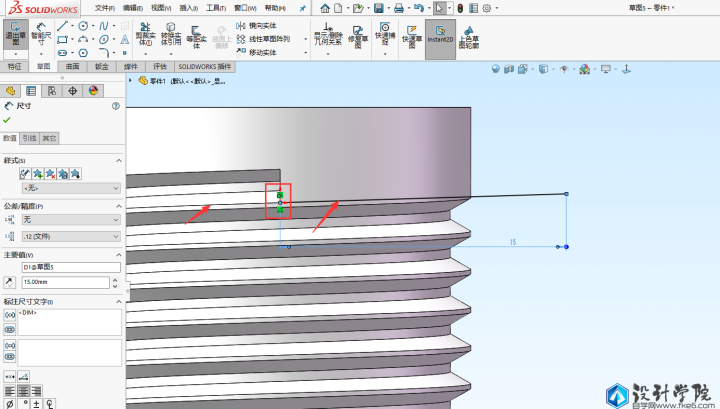

然后在新的基准面上画一条直线，直线要跟螺旋线相切，线要超过圆柱。

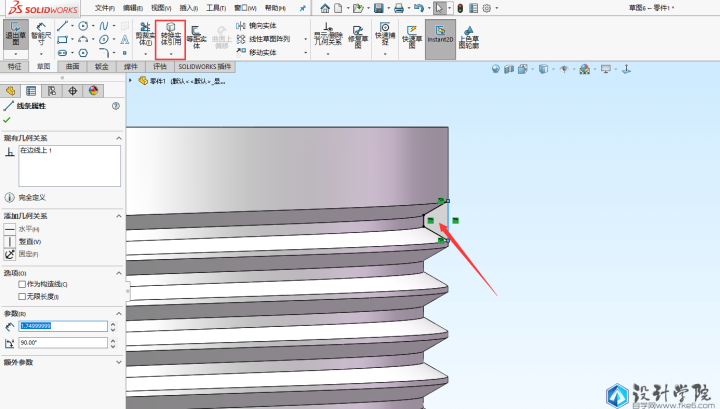

然后再选择螺纹线结束端面，绘制草图，选择整个面转换引用实体就行了。

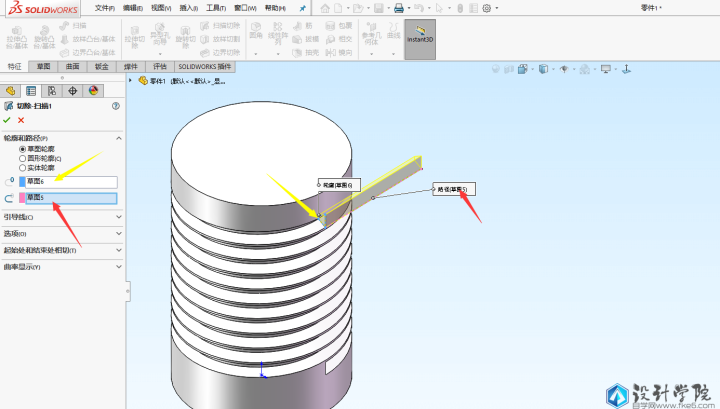

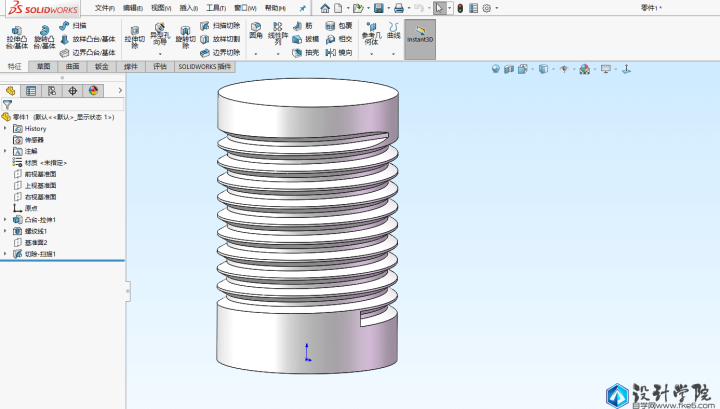

点击扫描切除，选择好轮廓跟路径，就可以做出内螺纹的收尾效果了。

还有下面的一个收尾可以再练习一下。方法一样。

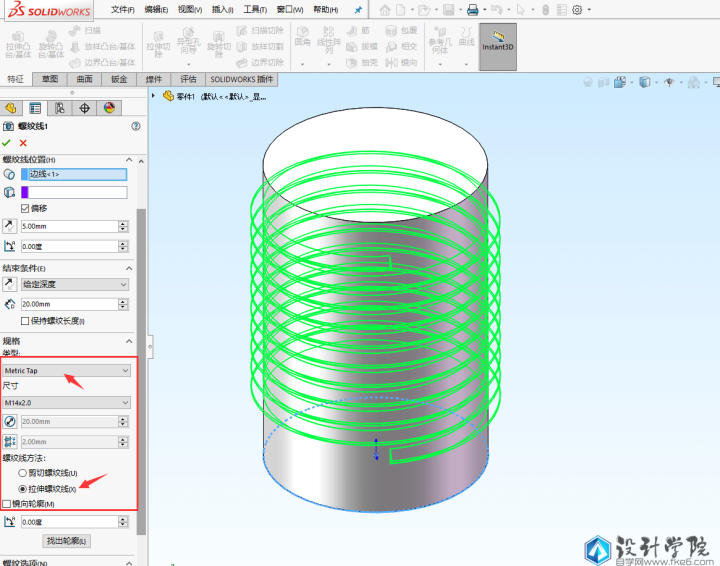

接下来讲一下外螺纹怎么收尾。外螺纹在做螺纹线的时候要更改类型和方法，使用拉伸。

先来做新的基准面，方法跟上面的是一样的。

还是要在新的基准面上画一条直线，同样约束相切。

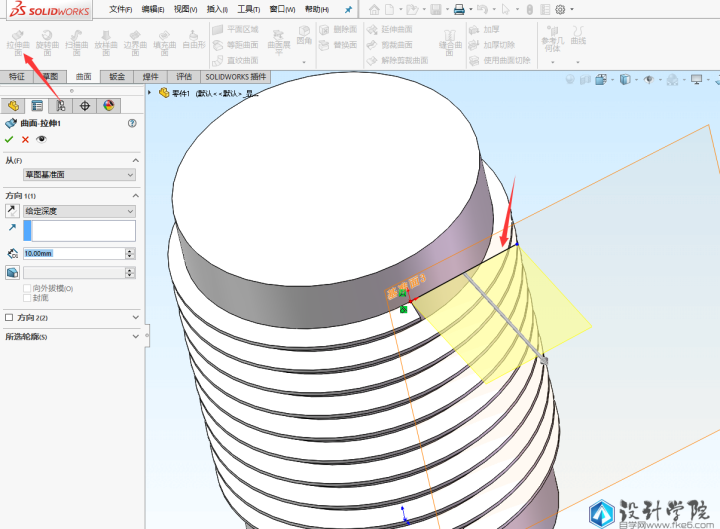

然后点击曲面的拉伸，选这条直线就行了，比较简单。

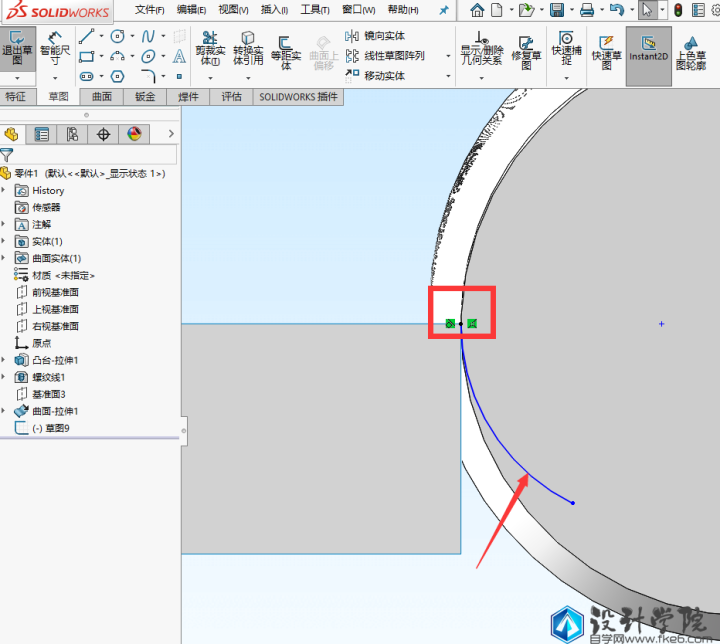

然后曲面上绘制草图，点击三点画弧命令，具体的半径根据实际情况来定。再约束跟曲面的边相切，或者找到上面的草图直线

也可以。

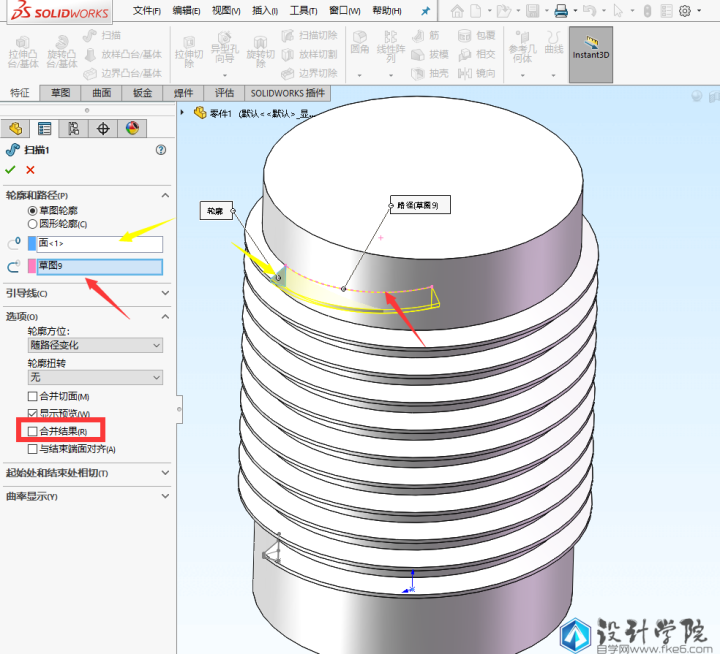

先把去面隐藏掉，然后点击扫描，选端平面做轮廓，圆弧做路径。上面的路径怎么画就决定收尾效果。这里特别要注意打开选项，把合并结果去掉。

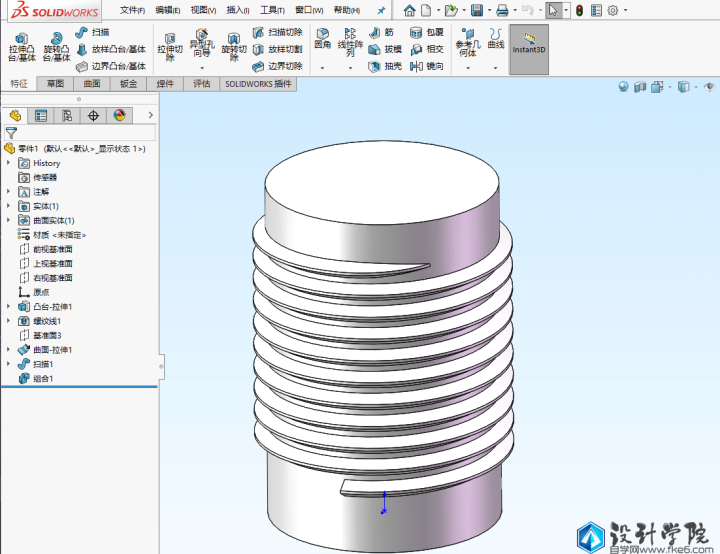

然后点击插入，特征，找到组合，选择两个实体，最后合并就行了。下面的自己练习一下。
