solidworks装配体坐标系重合问题(solidworks工程图自动生成尺寸)

以前自己做设计的时候，发现在solidworks中装配时。零件的坐标系无法和装配体默认的坐标系重合，每次剖切的时候都是歪的，剖不整，需要通过手动调节才能调节到三个基准面的剖切，非常不方便。笔者经过摸索发现了非常好的方法。必要条件1：在装配体模式下，插入的第一个零件的坐标系最好要与装配体默认的坐标系重合，必要条件2：插入的第一个零件在建模的时候最好以三视基准面为准。

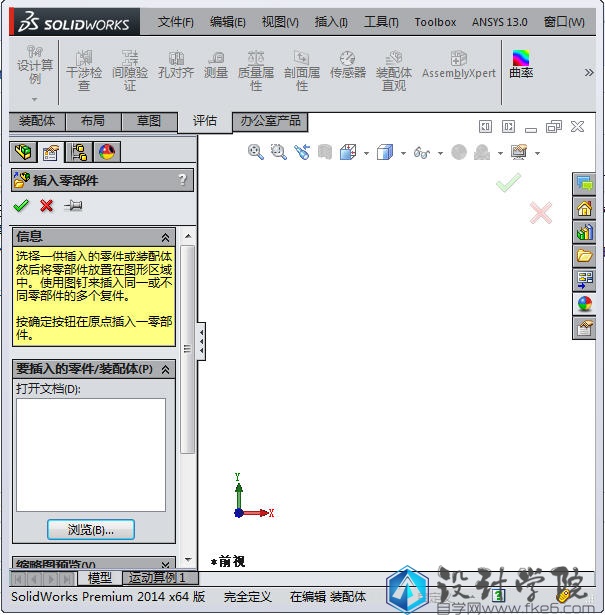

1、打开装配体、准备插入零件，如图所示

2、零件刚导入装配体中，鼠标不要点击确定，如图所示

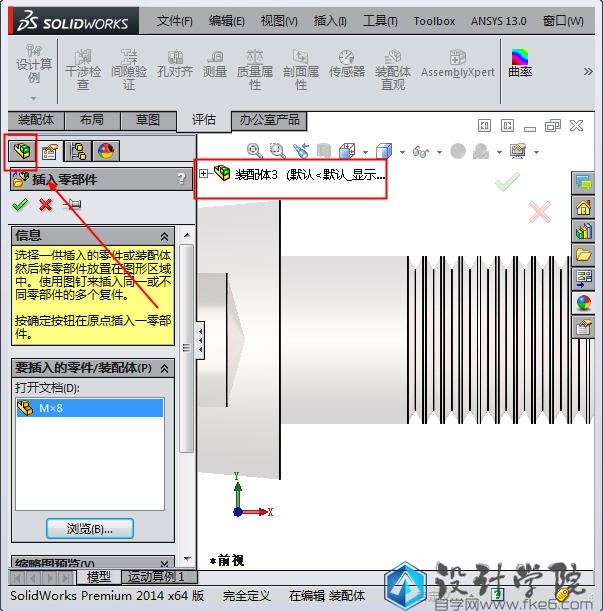

3、点击 FeatureManager 设计树，弹出右侧的设计树，如图所示

4、点击+展开设计树，点击原点，如图所示

此时第一个零件的原点就和装配体的原点重合了，这个装配技巧最好要知道，否则装配体重零件不固定，是漂移的，以至于导致剖切不方便。
