在solidworks零件模式下插入其它零件，一般情况用得比较少。笔者用这项功能主要是对零件进行添加、删除和组合。另外一个功能就是在进行流体动力学分析的时候抽取模型（比如说一桶水，扔进很多螺丝，要抽取这桶水中水的模型），也就是说零件与零件之间进行布尔运算。现以图文的方式分享出来，有兴趣的朋友可以收藏。

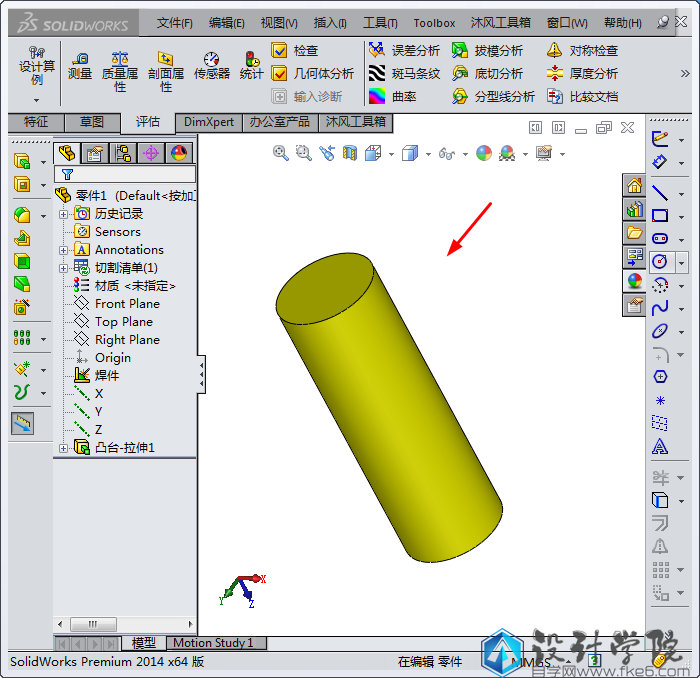

如图所示，我要在下面一个实心圆柱体内插入一个螺丝，并进行布置运算。

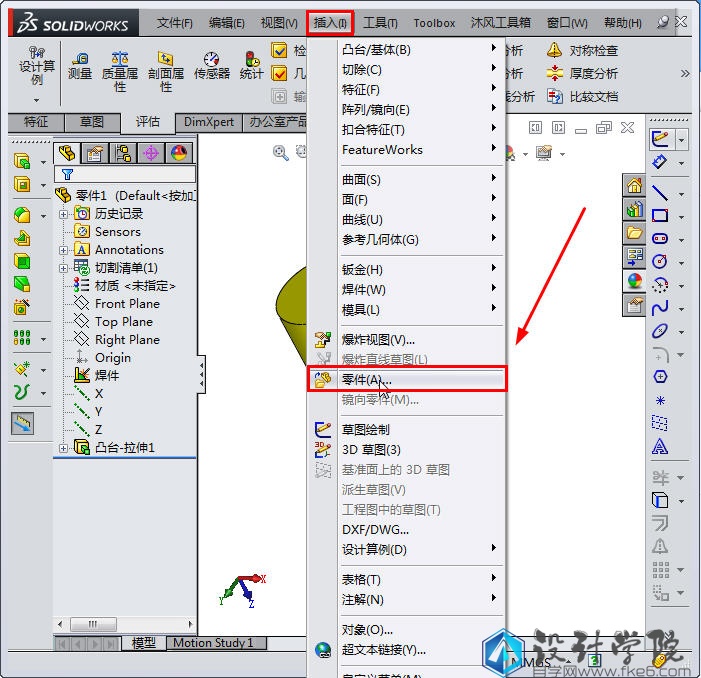

点击“插入”-“零件”，如图所示
插入，先别点击鼠标左键。在弹出的对话框内将复选框选择上，这步的目的是为了下一步添加配合，切记。

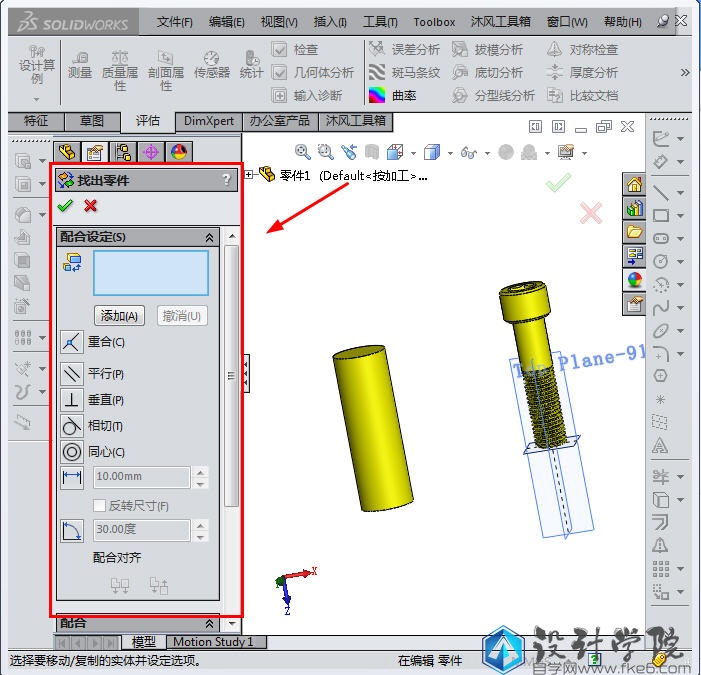

开始添加配合，如图所示（在添加配合之前，最好将参考面，坐标系 等项目显示出来，可以参看《solidworks怎么隐藏掉工程图中的隐藏原点、基准面、坐标系、注释等项目？》）

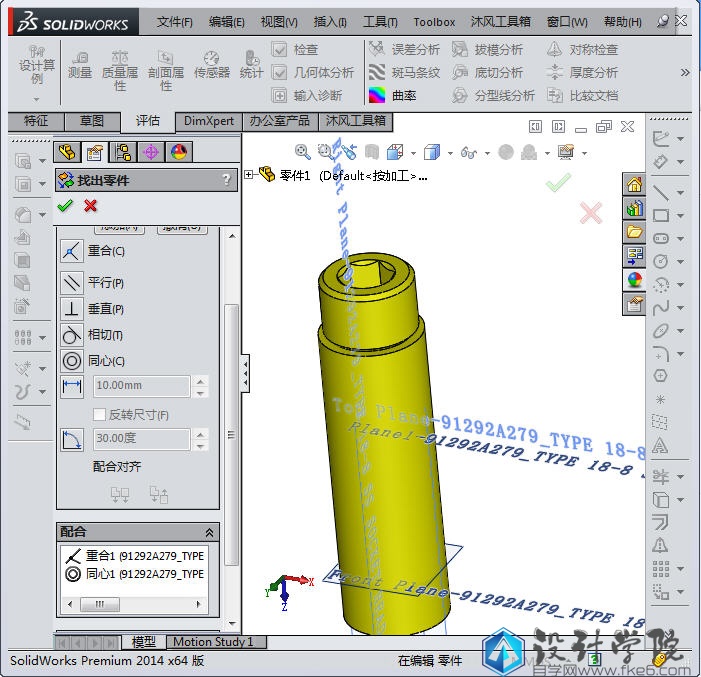

添加配合完成后，如图所示，两个零件就在一起了，如图所示
下面进行组合布尔运算，如图所示，点击“插入”-“特征”-“组合”
选择两个实体 进行删减，如图所示，（提示，需要选择实体，选择特征无效）
确认，隐藏掉基准面，然后可以剖开看看，如图
