Solidworks中螺纹怎么收尾？(solidworks无法获得许可-8)

2023年11月6日Solidworks阅读模式

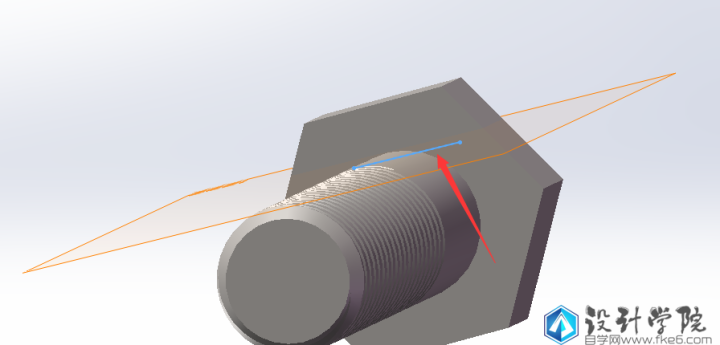

首先要在这个圆柱面上创建一个基准面

Solidworks中螺纹怎么收尾？(solidworks无法获得许可-8)

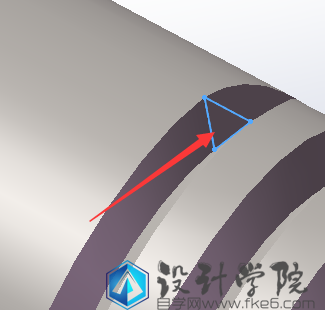

然后在Solidworks草图中复制这个螺纹三角边线

Solidworks中螺纹怎么收尾？(solidworks无法获得许可-8)

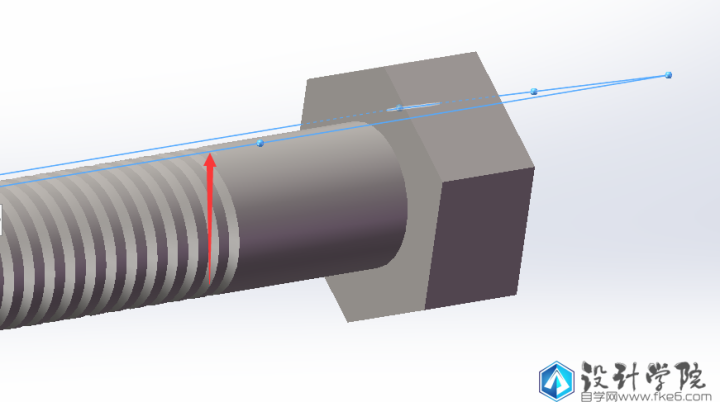

然后以这个基准面上画出下面这条线；做为扫描切除的路径

Solidworks中螺纹怎么收尾？(solidworks无法获得许可-8)

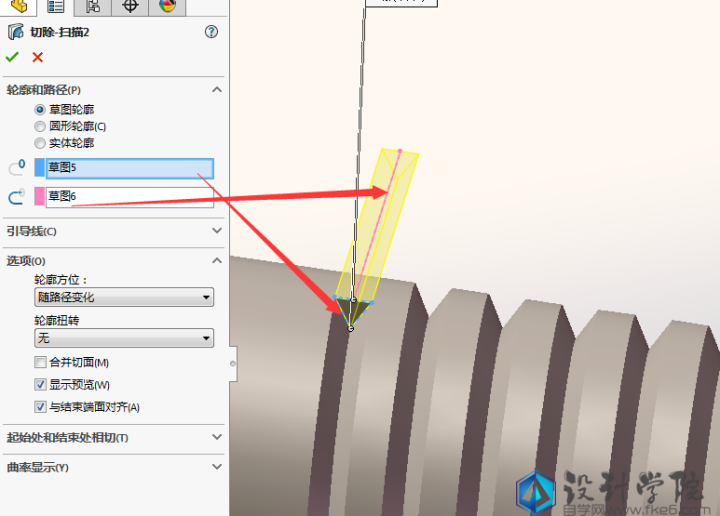

然后在Solidworks中用扫描切除

Solidworks中螺纹怎么收尾？(solidworks无法获得许可-8)

完成以下效果

Solidworks中螺纹怎么收尾？(solidworks无法获得许可-8)
